真空泵的工作原理:水環式真空泵工作原理

水環式真空泵在泵體中裝有適量的水作為工作液。當葉輪順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。在吸氣階段，水環逐漸遠離輪轂，小腔的容積由小變大，當小腔與吸氣口相通時，氣體被吸入。在排氣階段，水環逐漸逼近輪轂，小腔由大變小，使氣體被壓縮，當小腔與排氣口相通時，氣體便被排出泵外。隨著葉輪的穩定轉動，吸、排氣過程連續不斷地進行，因此可以連續不斷地抽吸氣體。

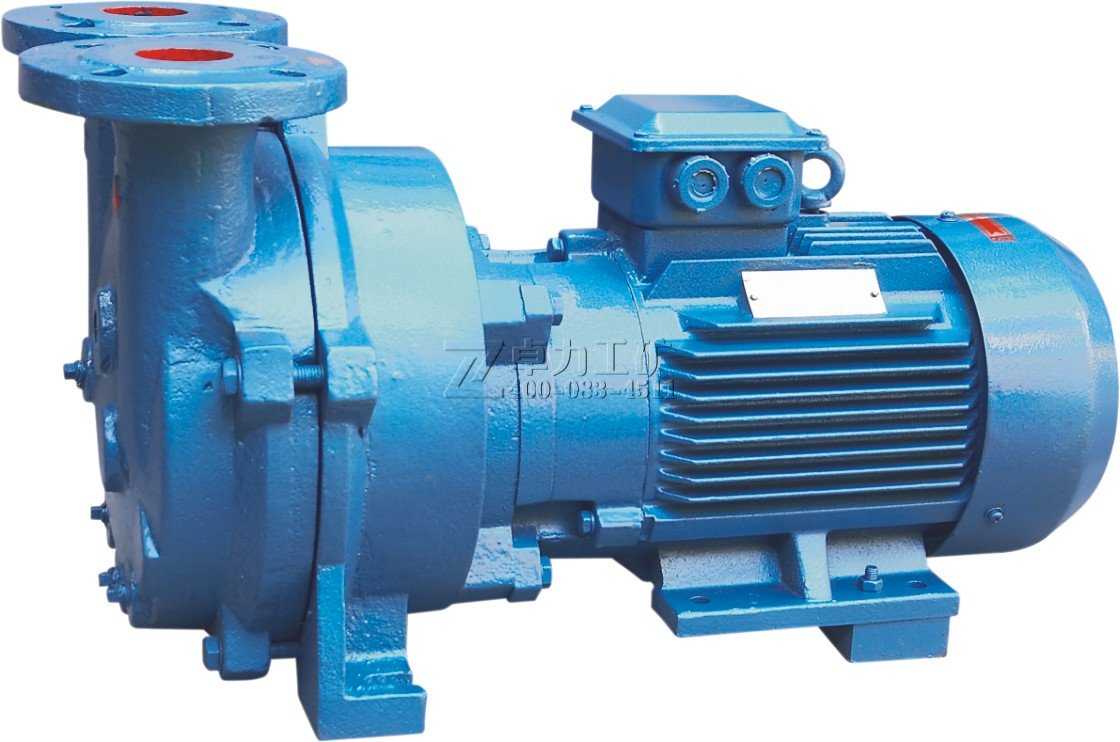

水環式真空泵是一種粗真空泵，內裝有帶固定葉片的偏心轉子，將水（液體）拋向定子壁，水（液體）形成與定子同心的液環，液環與轉子葉片一起構成可變容積的一種旋轉變容積真空泵。它所能獲得的極限真空為2000~4000Pa，與真空泵組成機組真空度可達1~600Pa。
水環式真空泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2×105Pa表壓力。水環真空泵最初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的應用。
