K系列往復式給煤機型號:k0、k1、 k2、k3、k4。

一、用 途：
　　K型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。

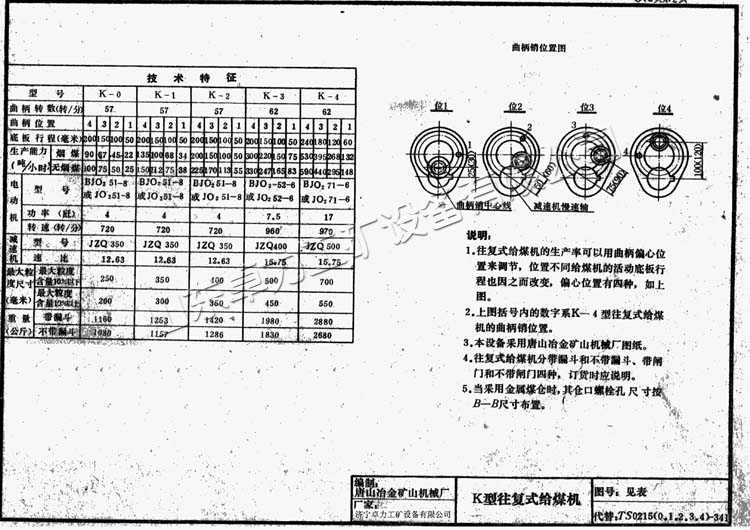

二、技術參數：

型號規格			K-0		K-1		K-2		K-3		K-4
給料 能力 （t/h）	底板行程 （mm）	曲柄 位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200 150 100 50	4 3 2 1	100 75 50 25	90 67 45 22	150 112 75 39	135 100 68 34	225 170 133 55	200 150 100 50	330 247 165 83	300 220 150 75	590 440 295 148	530 395 268 132
曲柄轉速（r/min）			57		57		57		62		62
電動機	型號		YB160M1-8 （Y160M1-8）		YB160M1-8 （Y160M1-8）		YB160M1-8 （Y160M1-8）		YB160M-6 （Y160M-6）		YB200L1-6 （Y200L1-6）
	功率（kw）		4		4		4		7.5		18.5
	轉速（r/min）		720		720		720		970		970
減速機	型號 速比		JZQ-350 12.64		JZQ-350 12.64		JZQ-350 12.64		JZQ-400 15.75		JZQ-500 15.75
允許最 大粒度 （mm）	含量10%以下 含量10%以上		250 200		350 300		400 350		500 450		700 550
設備 重量 （kg）	帶 料 斗 不帶料斗		1127 1026		1251 1144		1481 1342		1927 1735		2737 2505

注：表中所列給料能力為調節閘門調到最大位置（相當不帶調節閘門時的能力）
三、工作原理與結構說明：
K型給煤機由機架、底板（給煤槽）、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。
本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。

1、減速機  2、電動機  3、傳動平臺  4、聯軸器  5、H形架  6、連桿  7、給煤槽  8、閘門  9、機架  10、漏斗  11、托輥

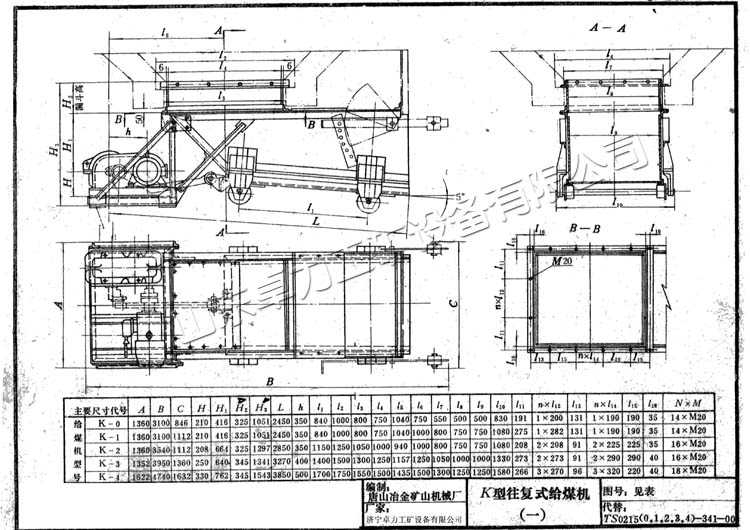

四、外形尺寸：

尺寸 型號	A	B	C	H	H1	H2	H3	L	l1	l2	l3	l4	l5
K-0  K-1 K-2 K-3 K-4	1360  1360 1360 1352 1622	3100  3100 3540 3950 4740	846  1112 1112 1360 1632	210  210 208 250 330	416  416 664 640 762	325  325 325 345 345	1051  1051 1297 1341 1543	2450  2450 2850 3270 3850	840  840 1150 1400 1700	1000  1000 1250 1500 1750	800  800 1050 1300 1550	750  750 1000 1250 1500	1040  1040 940 1157 1435



尺寸 型號

l6

l7

l8

l9

l10

l11

l12

n×l13

l14

n×l15

l16

N×MD

K-0  K-1 K-2 K-3 K-4

750  1000 1000 1250 1500

550  800 800 1050 1300

500  750 750 1000 1250

500  750 750 1000 1250

830  1080 1080 1330 1580

35  35 35 35 35

191  275 208 273 266

1×200  1×282 2×208 2×273 2×270

131  131 91 91 96

1×190  1×190 2×225 2×290 2×320

190  190 225 290 220

14×M20  14×M20 17×M20 17×M20 20×M20

五、安裝說明：
給煤機體（或漏斗）是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺栓堅固。然后再將傳動平臺找正，H形架與機架、傳動平臺焊牢。減速機、電機找正，調節好后，螺栓堅固。
六、訂貨須知：
1、簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
2、隨機技術文件：產品合格證、裝箱單、產品使用說明書。
