LS/GX系列螺旋輸送機

　　LS型螺旋輸送機等效采用ISO1050-75標準，設計制造符合ZBJ81005.1～2-88《 LS螺旋輸送機 》專業標準。LS型螺旋輸送機直徑由100mm～1250mm，共十二種規格。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

LS/GX系列螺旋輸送機說明書

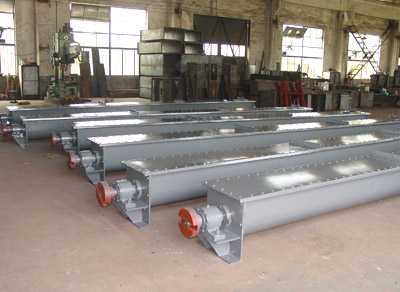

LS/GX系列螺旋輸送機

LS/GX系列螺旋輸送機|螺旋式輸送機

LS/GX系列螺旋輸送機產品概述：
LS型螺旋輸送機等效采用ISO1050-75標準，設計制造符合ZBJ81005.1～2-88《 LS螺旋輸送機 》專業標準。LS型螺旋輸送機直徑由100mm～1250mm，共十二種規格,分為單驅動和雙驅動兩種形式，單驅動螺旋機最大長度可達40m(特大型30m)，雙驅動螺旋機采用中間斷開軸結構，最大長度可達80m(特大型60m)，螺旋機長度每0.5m一檔，可根據需要選定，螺旋機頭部軸承、尾部軸承置于殼體外部減少了灰對軸承室的侵入提高了螺旋機關鍵件的使用壽命。中間吊軸承采用滾動、滑動可互換的兩種結構，阻力小、密封性強、耐磨性好。滑動軸承的軸瓦有粉末冶金、尼龍和巴氏合金等多種材料供用戶根據不同的場合選用。吊軸承機外側置式油杯,便于集中加油潤滑。進出料口位置布置靈活,增設電動型出料口，便于自動控制，還可根據用戶要求，配置測速報警裝置。
LS/GX系列螺旋輸送機

LS型螺旋輸送機一直被廣泛用于國民經濟各部門，如建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業,適宜輸送粉狀、顆粒狀、小塊狀物料,如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等.不宜輸送易變質、粘性大、易結塊的物料,LS螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，LS螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜，如傾斜角度過大請選用GX系列螺旋輸送機，或與我公司技術部門聯系進行單獨設計。

LS/GX系列螺旋輸送機產品特點：
●高效率的輸送：小直徑、高轉速、變螺距的螺旋體設計，確保產品在工作過程中順暢、快速、均勻上料。
●隨意的布置：輸送機的外殼采用優質無縫鋼管通過法蘭各段連接為整體，整體剛性好，無論是水平，還是大傾角均可連續輸送，并可直接與其配套的設備連接固定，無需地基基礎，充分利用空間，移動、拆裝十分方便。
●可靠的密封：潤滑密封可靠無滲漏，既無浪費物料現象，又創造了良好的工作環境。
●多元化的聯接：進、出料口可采用萬向節、布袋、法蘭聯接方式，還可與我廠生產的蝶閥、插板閥組合聯接。
●創新的設計：先進合理的設計，結合先進制造工藝和完善的質量保證體系，使其具有體積小，承載轉矩大、噪音低、不滲油等顯著優點。

LS/GX系列螺旋輸送機主要特點及工作原理:
1.承載能力大、安全可靠。
2.適應性強、安裝維修方便、壽命長。
3.整機體積小、轉速高、確保快速均勻輸送。
4.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

LSGX系列螺旋輸送機主要技術參數:

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	90	75	60	60	45	45	35	35	30	20	16
>輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

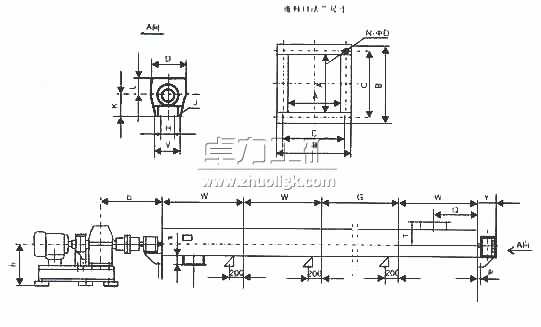

LSGX系列螺旋輸送機安裝示意圖：

LS系列螺旋輸送機安裝尺寸對照表:

型號	W	A	B	C	D	N	Q	Y	L	K	R	S	P	O	H	V	J	T	G	L
LS100	2500	100	180	146	10	4	180	190	90	112	180	112	60	178	120	160	14	163	1500 2000 2500	3500- 40000
LS160	2500	160	240	206	10	4	200	190	112	150	200	150	60	270	120	160	14	190
LS200	3000	200	300	256	14	8	225	190	112	180	225	180	60	308	160	200	14	212
LS250	3000	250	350	306	14	8	250	190	140	224	250	224	60	336	200	250	18	240		40000- 80000
LS315	3000	315	425	370	14	8	330	190	214	280	390	250	60	443	300	350	20	340
LS400	3000	400	500	456	14	8	3580	190	224	355	390	280	60	533	320	400	24	384
LS500	3000	500	600	556	14	8	400	190	280	400	400	340	80	662	400	500	24	440	2000 2500 3500	5500- 80000
LS630	3000	630	730	686	14	8	450	190	355	500	450	420	80	763	500	630	24	555
LS800	3000	800	920	868	18	16	550	340	450	630	550	520	80	970	632	800	30	650
LS1000	3000	1000	1120	1068	18	16	650	360	560	710	650	630	80	1190	710	1000	30	760		6000-60000
LS1250	3000	1250	1370	1318	18	16	800	380	710	800	800	760	80	1440	800	1250	30	910		6000-60000

GX系列螺旋輸送機外型尺寸:

型號	W	A	B	C	D	N	R	Y	L	K	M	S	P	O	H	V	J	T	G
GX150	2000	170	236	216	10	8	190	190	112	140	100	135	17	270	110	160	16	195	1000、1500、2000
GX200	2500	220	306	272	10	8	220	190	112	180	200	165	25	308	140	200	16	250	1500 2000 2500
GX250	2500	270	356	330	10	8	270	190	140	220		195	28	356	200	260	20	300
GX300	2500	320	428	385	14	8	300	190	214	270		225	28	443	240	320	20	350
GX400	3000	420	528	492	14	8	350	190	224	340	300	280	30	533	320	400	25	430	1500 2000 3000
GX500	3000	528	662	612	17	8	450	190	280	400		340	35	662	400	500	25	490
GX600	3000	628	762	720	17	8	550	190	255	500		430	40	760	500	600	30	560

螺旋輸送機選用須知：

螺旋輸送機通常由螺旋輸送機本體、進出裝置、驅動裝置三大部分組成。螺旋機本體由頭節、中間節、尾節三部分組成。
一般情況下，出廠總裝時將螺旋輸送機中間節按長度長短依次排列,最長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。在螺旋輸送機頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。　
螺旋輸送機螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接，保證了聯接軸的互換性，便于維修。螺旋輸送機機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。螺旋輸送機機進、出料裝置有進料口，方型出料口，手推式出料口，齒條式出料口四種，由用戶在使用現場在機體上開口焊接。布置螺旋輸送機進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

卓力工礦是國內知名LS/GX系列螺旋輸送機生產廠家，有豐富的經驗為客戶提供高品質的LS/GX系列螺旋輸送機及完善的售后服務，如果您想了解最新LS/GX系列螺旋輸送機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
