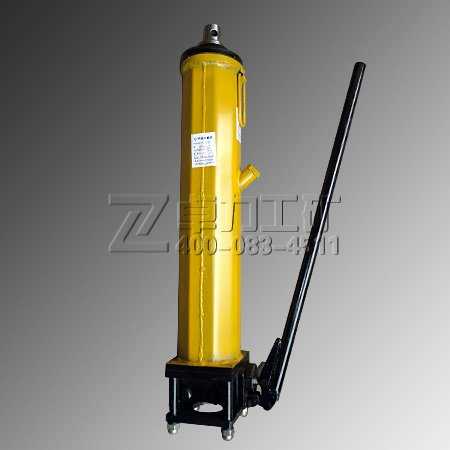

單體液壓移溜器(YT4-6A,YT4－8A)

單體液壓移溜器(YT4-6A,YT4－8A)|快速液壓移溜器|液壓移溜器

YT4-6A、YT4-8A型單體液壓移溜器，是為滿足煤礦炮采、普采工作面的需要而設計的手動移溜器具。
這與SGW40T、SGW80T等幾種型號可彎曲刮板輸送機以及其它小型刮板輸送機配套使用，YT4－6A液壓推溜器以適應不同采煤形式的礦井，更大程度的滿足使用者的要求，可在減少事故、文明生產、降低成本各方面取得明顯效果。YT4－6A液壓推溜器可作為一個小油壓機使用，廣泛用于設備維修、處理事故和一些需要頂、推的場合。

液壓移溜器主要用途和適用范圍：礦用液壓推溜器是一種內液雙作用的液壓機構?？蓪?shí)現煤礦井下炮采工作面或一般機采工作面SGW-150C、SGWD-180P型刮板輸送機的推移。如更換底座等零件，也可用于刨煤機的推移。此外，商可以完成采煤工作面的支柱的回收工作。適用用中厚煤層，用外注式單體液壓支柱支護的采煤工作面。三、礦用液壓移溜器性能特點：推力大，重量輕；抗彎強度大，推移平穩；密封可靠，維修方便
液壓移溜器實用新型涉及到礦山溜槽移動裝置，是一種液壓移溜器。其結構為缸體外壁的前部和后部同向分別固定裝有前液壓閥和后液壓閥，在兩閥之間的缸體外壁相對的兩側固定裝有定位軸；缸體通過定位軸座落在固定座上的縱向長孔內；固定座的底部固定裝有底板，底板靠近活塞桿一端向上翹起；固定座的頂部固定裝有嗆頂座，嗆頂座上部的槽形結構向后傾斜，并與水平面成20°-24°夾角。本實用新型設計合理，液壓注液槍注液與缸體分離，推溜器移動方便，缸體兩端可調；活塞桿可與擋煤板連接時正常接觸，延長設備使用壽命。
液壓推溜器性能特點：推力大，重量輕；抗彎強度大，推移平穩；密封可靠，維修方便。
液壓液壓移溜器使用范圍：炮采工作面或一般機采工作面輸送機的推移。

快速液壓移溜器的結構、原理和安裝
2．1 快速液壓推溜器的結構
快速液壓移溜器的結構主要由油缸、活塞桿、控制閥組、油缸護板、受力架、油管、推溜器與溜子連接部件等組成，如圖1所示。（圖1 炮采工作面輸送機推溜器 ）
油缸規格為直徑80mm，長100mm，推進步距為1.1m，與采面推進步距同步。技術要求：①缸體箱厚度要能滿足保護油缸的需要，受力板強度必須推溜受力時不變形。②油缸為雙向油缸，行程量為1100mm。③缸體箱前部安裝一片控制閥，用于控制缸徑伸縮，達到推溜和前移缸體箱的目的。④缸徑和輸送機連接在一起。
2．2 快速液壓移溜器的工作原理
快速液壓移溜器的工作原理是利用油缸的伸縮來完成推移的，當操作手把打向進液位置，油缸伸出，因?yàn)橥屏锲髑岸送ㄟ^調節手把微調使其受力板頂在老塘側單體柱上，所以當油缸伸出時推動輸送機前移，輸送機推到位時，操作閥打回正常位置，便完成 自動推移輸送機的工作。隨后將操作閥打向回液位置，油缸縮回，因?yàn)橛透浊岸斯潭ㄔ谳斔蜋C(jī)上，所以當油缸縮回時帶動整體的推溜器前移，完成推溜工作的一個循環。
2．3 快速液壓移溜器的安裝布置
為了均勻推動輸送機，根據現場的經驗總結，快速液壓推溜器在機頭機尾處各安裝一個，其它地段每隔10m一個。安裝時首先將溜子移至煤壁側，第二步是將推溜器連接卡子固定在 SGW－40T-40 和DSJ-650-30型輸送機老塘側槽幫上，第三步是將推溜器與連接卡用銷子連在一起，并垂直于輸送機，推溜器位于兩根單體液壓支柱之間。
2．4 快速液壓移溜器的操作
推移采面輸送機前，首先將輸送機前方浮煤清凈，減小推移阻力，其次是調節受力板上的手柄，使弧形受力點卡在推溜器兩側的支柱腿上，第三是操作液壓閥手把，向推溜器油缸后腔供液，使油缸伸出推動輸送機前移，第四是當輸送機全部推到位后，反向操作液壓閥，使推溜器油缸前腔供液，油缸軸縮回油缸內，帶動油缸前移到原始位置。
3 快速液壓推溜器的優點
1) 安全。由于快速液壓推溜器是在輸送機上固定，并且油缸埋于老塘側，受力點是老塘矸石和推溜器兩側的支柱體，整個推溜器不會滑落移動，達到推移安全的目的。
2) 推移速度快。由于推溜器是由閥片控制，而且不用來回搬動，經測算，使用其它方式推移輸送機需要40min，而使用快速液壓推溜器只需5min就可完成。
4 結 論
由于快速液壓推溜器具有安全、速度快等優點，可以把推溜節余的時間用于采煤等工序，使采面產量和工效相應提高，具有廣泛的推廣應用價值。
