煤礦防水閘門

　　MPS系列平板防水閘門結構新穎合理，耐高壓，抗壓可達1.2MPa，且重量輕，開關方便靈活?！睹禾堪踩?guī)程》要求，有水患威脅的礦井，必須安裝防水閘門。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

煤礦防水閘門說明書

煤礦防水閘門

煤礦防水閘門|MPS防水閘門

煤礦防水閘門井下防水閘門   礦用防水閘門防水閘門設計平板防水閘門車庫、倉庫防水閘門配電房防水閘門鋁合金防水閘門

防水閘門是指為預防采掘過程中突然涌水造成淹井而設的閘門。防水閘門由混凝土墻垛、門框和能開啟的門板組成。砌筑在通往水害威脅地區巷道的總匯合處、井底車場和井下水泵房。閘門平時開啟。在運輸巷道內閘門所在位置裝設短的活動鐵軌，當發生透水時將其拆卸，關閉閘門。

用途：防水閘門用于水文地質條件復雜或有突水淹井危險的礦井中，在井底車場周圍及其它需要防水的巷道中，以防水的突然浸入。

閘門布置
防水閘門是井下防水的主要安全設施，凡水患威脅嚴重的礦井，在井下巷道設計布置中，就應在適當?shù)攸c預留防水閘門硐室和水閘墻的位置，使礦井形成分翼、分水平或分采區隔離開采。在水患發生時，能夠使礦井分區隔離，縮小災情影響范圍，控制水勢危害，確保礦井安全。
防水閘門設置在發生涌水時需要堵截水流而平時需要運輸、行人的巷道內，例如，通往水害威脅地區巷道的總匯合處、井底車場、井下水泵房等。
安設防水閘門處的圍巖應該穩固、不透水?；炷翂Χ獾乃闹芤ㄈ藥r石內，以承受較大的水壓力和不漏水。
防水閘門平時呈敞開狀態，它所在處安設短的活動鋼軌，發生突水時可以將活動鋼軌迅速拆除，把防水閘門關閉。閘門關閉方向應由來水側向外側關閉。

結構組成
防水閘門為預防井下突然涌水而設置的一種帶門的礦山防水設施，通常由混凝土墻垛、門框和能開啟的門扇組成。
門扇的形狀有圓形和矩形兩種。當水的壓力超過3MPa時，可用球面形門扇以抵抗巨大的水壓力。
門板一般用鐵板或鋼板制成，其厚度按水壓力大小確定。當水壓力不超過4MPa時，可用36一65mm的鋼板制成，或在工字鋼兩面焊上一定厚度鋼板制成;當水壓力超過4MPa時，應該用鑄鐵澆鑄而成。
門框的尺寸應該滿足運輸要求。門框與門扇的接觸面做成斜的，其間墊上橡皮板、鉛板或浸過焦油的帆布，確保接觸面嚴密不漏水。

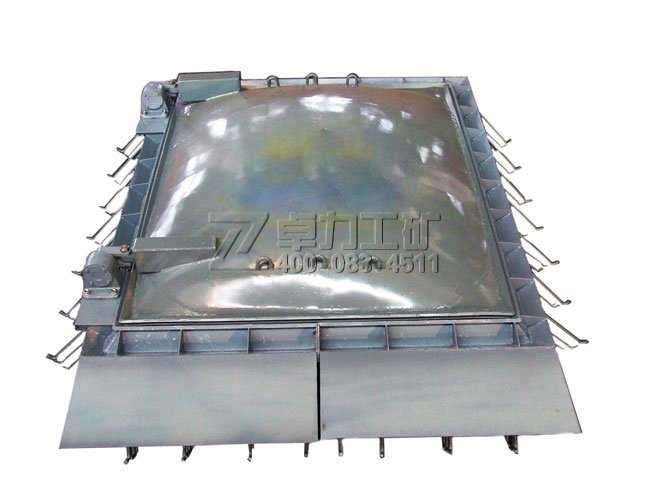

平板防水閘門包括門扇、門框、拉緊裝置和門樞等部件。該類產品結構新穎合理，耐高壓，抗壓可達1.2MPa，且重量輕，開關方便靈活。
    1.門扇由殼板、井字肋板和圈梁等組成,殼板采用超寬鋼板墊壓工藝,殼板與肋板為等量級度,門扇與門樞之間采用甲萬形橡膠條密封。
    2.門框為槽鋼組合焊接件、除圈梁外,其余均埋入墻體內,門框底板面上在施工時應焊有裝配用拉筋,以使與洞室鋼筋聯成一體。
    3.拉緊裝置為螺旋緊固方式、將壓板扣緊，旋轉把手，即可將平板防水閘門關閉牢靠。
    4.門框采用滾動軸承,門扇關合后可沿水壓力方向移動7mm達到密封效果

相關規定
《煤炭安全規程》要求，有水患威脅的礦井，必須安裝防水閘門。煤礦防水閘門是依據煤礦井下防水的要求，并根據“煤礦安全規程”第二四九條所述的要求研制，用于水文地質條件復雜或有突水淹井危險的礦井中,井底車場周圍及其他需要防水的巷道中,以防水的突然浸入。
井下防水閘門的設計、施工、試驗、日常維護以及技術管理等方面的工作，必須嚴格執行《煤礦安全規程》的有關規定?，F(xiàn)將國內部分煤礦在這方面的經驗分類匯集如下，可作為礦井水文地質條件比較復雜的礦井在制定作業規程、安全措施和技術管理工作制度時參考。

規格
1、防水閘門按硐口尺寸分為1700×2320和2000×2320兩大類；
2、按開啟方向分為左、右開啟兩種形式；
3、按承壓不同分為七個壓力等級。

壓力等級名義承壓
型號規 格圖　　號
低壓
1.6

ml1.6/1.7×2.32 b87-371.11(12)

ml1.6/2.0×2.32 b87-371.13(14)

中壓

2.5

ml2.5/1.7×2.32 b87-371.21(22)

ml2.5/2.0×2.32 b87-371.23(24)

3.2

ml3.2/1.7×2.32 b87-371.31(32)

ml3.2/2.0×2.32 b87-371.33(34)

4.0

ml4.0/1.7×2.32 b87-371.41(42)

ml4.0/2.0×2.32 b87-371.43(44)

高壓

5.0

ml5.0/1.7×2.32 b87-371.51(52)

ml5.0/2.0×2.32 b87-371.53(54)

6.0

ml6.0/1.7×2.32 b87-371.61(62)

ml6.0/2.0×2.32 b87-371.63(64)

8.0

ml8.0/1.7×2.32 b87-371.71(72)

ml8.0/2.0×2.32 b87-371.73(74)

說明：圖號中最后1位數字1、3表示左開，2、4表示右開。

卓力工礦是國內知名煤礦防水閘門生產廠家，有豐富的經驗為客戶提供高品質的煤礦防水閘門及完善的售后服務，如果您想了解最新煤礦防水閘門價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
