氣體渦輪流量計

氣體渦輪流量計|氣體渦輪流量計廠家

氣體渦輪流量計主要用于工業管道中空氣,氮氣,氧氣,氫氣,沼氣,天然氣,蒸汽等介質流體的流量測量,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。
氣體渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。
有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

應用領域：
適用于天然氣、氮氣、壓縮空氣等中低流速潔凈氣體；不適用液體或高溫蒸汽及濕氣。

分類
氣體渦輪流量計按功能分類可分為3大類
1、氣體渦輪流量傳感器/變送器:
氣體渦輪流量傳感器/變送器
氣體渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6.。
應用場合:：可作為工況流量信號的采集儀表，將流量信號遠傳至上位機
2、智能一體化氣體渦輪流量計
一體化智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高
智能一體化氣體渦輪流量計
智能一體化氣體渦輪流量計
、不受外界電源干擾、抗雷擊、成本低等明顯優點。
應用場合:：
1.在溫度、壓力相對穩定的工況現場，作為工業控制儀表。
2.在溫度、壓力相對穩定的工況現場，用戶可根據儀表示值氣體方程 自行運算到標況流量。

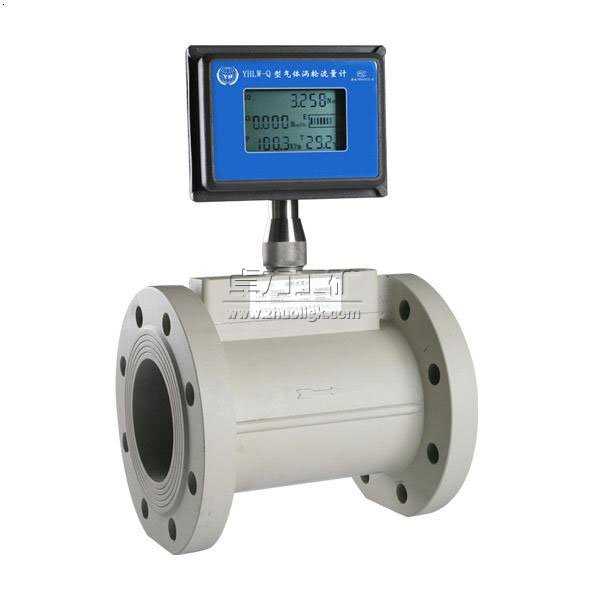

3.智能溫壓補償一體化氣體渦輪流量計
HLWQ-D型氣體渦輪量計內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
應用場合:：精確計量或貿易結算

特點
壓力損失小，葉輪具有防腐功能；
采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。
具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%
儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年
采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。
采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。
采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好。
容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，
內部清洗簡單。
有較強抗磁干擾和振動能力、性能可靠、壽命長
下限流速低,測量范圍寬，
現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，
耐腐蝕，適用于酸堿溶液

技術參數
公稱口徑：
管道式：DN4～DN200
插入式：DN100～DN2000
精度等級：　管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：　-20℃～50℃
介質溫度：　測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：　86KPa～106KPa
公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：　ExdIIBT4
連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
顯示方式
（1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
（2）現場顯示：8位LCD顯示累積流量，單位(m3)
4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
（3）溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓
輸出功能
（1）脈沖輸出，p-p值由供電電源確定
（2）4～20mA兩線制電流輸出
（3）單位體積脈沖輸出及傳感器原始脈沖輸出
（4）帶有RS485通迅接口
供電電源
（1）DC5～24V
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：傳感器至顯示儀距離可達500m
基本參數：

儀表口徑及連接方式	25、40、50、80、100、150、200、250采用法蘭連接
	25、40可采用螺紋連接
精度等級	±1.5%R、±1%R
量程比	1:10；1:20；1:30
顯示方式	寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量
	溫度、壓力、時間、日期、電池電量
儀表材質	表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁
溫度、壓力傳感器	內置
被測介質溫度（℃）	-30℃～+80℃
環境條件	介質溫度：-30℃～+80℃，相對濕度5%～90%，大氣壓力86～106Kpa
通訊信號	三線制工況脈沖、三線制標況脈沖
	三線制4-20mA、RS485協議、IC卡信號
供電電源	內置鋰電池、外供24VDC雙供電
傳輸距離	≤1000m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65

使用條件：
· 環境溫度：-30℃～+ 60℃ ；
· 大氣壓力：86KPa～106KPa；
· 介質溫度：-30℃～+ 80℃ ；
· 相對濕度：5%～95%

使用和維護
為保證氣體渦輪流量計長期正常工作，必須經常檢查流量計的運行狀況，作好維護工作，發現問題及時排除。
　　1、渦輪流量計投運前要先進行儀表系數的設定，仔細檢查，確定流量計接線無誤、接地良好后方可送電。
　　2、定期對流量計進行清洗、檢查和復校。設有潤滑油或清洗液注入口的流量計，應按說明書的要求定期注入潤滑油或清洗液，以維護葉輪良好運行。
　　3、監查顯示儀表狀況，評估顯示儀表讀數，有異常要及時檢查。
　　4、保持過濾器暢通。過濾器被雜質堵塞，可以從其入口、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除，否則，會嚴重降低流量。
　　5、對于大流量貿易結算計量，為保證流量計的精確度，流量計必須經常校驗。現場應配備在線校驗設備，或配備可移動式校驗裝置，雖然一次性投資較大，但從長遠經濟利益考慮是值得的。
