明渠流量計
非滿管態流動的水路稱作明渠，測量明渠中水流流量的稱作明渠流量計（open channel flowmeter）。與前述幾種不同，明渠流量計是在非滿管狀敞開渠道測量自由表面自然流的流量儀表。
明渠流量計除圓形外，還有U字形、梯形、矩形等多種形狀。
明渠流量計配合各種標準的三角堰、矩形堰、巴歇爾槽等測流堰槽，能準確的測量明渠的流量。
應用場所
明渠流量計應用場所有城市供水引水渠;火電廠引水和排水渠、污水治理流入和排放渠；工礦企業水排放以及水利工程和農業灌溉用渠道。有人估計1995臺，約占流量儀表整體的1.6%，但是國內應用尚無估計數據。明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。
明渠流量計應用指南
由于明渠流量計是非接觸測量，能在較惡劣的環境中應用。明渠流量計應用場所有城市供水引水渠、火電廠冷卻引水河排水渠、污水治理流入和排放渠、工況企業廢水排放以及水利工程和農業灌溉用渠道等。
組成

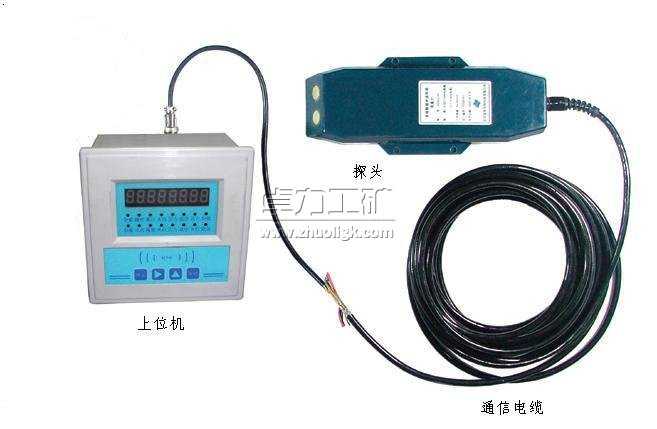

明渠流量計測量系統的組成方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、最多四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。
分類
明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。
明渠流量計工作原理
明渠流量計以流速-水位運算法為基礎，并采用了先進的流速測量儀和水位測量儀，從而確保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用單探頭法或多探頭法明渠測流的數學模型。
智能明渠流量系統顯示儀中微處理器根據水位計測出的實際水位和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，按照預定的數學模式計算出渠道的流量。
明渠流量計的工作原理是利用明渠技術，通過測量流體液位高度，再經過儀器內部的微處理器運算得到流量。由于是非接觸測量，明渠流量計能在較惡劣的環境中應用。明渠流量計在微機控制下，發射和接受明渠，根據傳輸時間計算出明渠流量計距被測液面的距離，從而得到液位高度,由于該液位與流量之間有一定的比例關系，因此可根據計算公式最終得到液體流量Q。
明渠流量計特點
◆測量范圍大，流量測量不受支流面回水的影響。
◆測量時不受水中漂浮物泥沙、氣泡和水位大幅度變化的影響流量傳感器對水流產生阻力結構簡單、體積小、安裝方便。
◆標準渠道不需要改造可直接安裝，安裝施工費用低。
◆儀表顯示輸出功能齊全，可顯示水位、流速、流量、累計流量等測量數據，并具有RS-485通訊接口。
◆具有水位、泥位、流速超限報警功能。
◆具有數據保存功能，可在長期停電的情況下保存設置參數和流量值。
技術指標
測量精度：流速±0.5% 、水位±0.5% 、系統±1.5%、±2.5%（與仿真傳感器合用時）
功耗:LKW
電源:AC12V/220V或DC3.6V電池供電
測量范圍:流速0.02-20m/s
渠寬0.5-30m
渠深0.5-20m
瞬時流量顯示最大值:999999
流速顯示最大值:9.99
水位顯示最大值:9.999
公稱通徑：50、100、200、400、600mm
流速范圍：0-15m/s
流體電導率：不低于20μS/cm
電極材料：不銹鋼1cr18Ni9Ti、不銹鋼0Cr18Ni12MoTi、哈氏合金C，鈦、鉭；
明渠流量計的技術參數：
水位測量范圍（m）： 0～3.0m
盲 區(m)： 0.3m
整機測量精度： 系統誤差±3‰
流量測量范圍： 取決于所用堰/槽類型，最大可為9999m3/h
工作溫度(℃)： －20℃～+60℃
最小水位分辨(mm)： ±1mm
信號輸出： RS485，4～20mA，2路開關量輸出
顯 示： 高亮字符液晶顯示
供電電源： DC24V /150mA ；AC220 /100mA
防護等級： IP65
