礦用本安型通信線路避雷器介紹
KHX48礦用本安型通信線路避雷器，10對、50對、100對、150對、200對（可根據客戶中要求定制）。
KHX48系列通信避雷器，集成了通信線路不同電壓等級的防雷熔斷保護。對過電壓進行鉗位，過電流進行熔斷，雷擊大電流直接對地泄放。以保證通信線路的絕對安全。為了更好的識別某一路的電壓通信線路狀態，KHX48-II型增加了通信線路狀態包括空閑、通話、振鈴等指示。
KHX48系列通信避雷器是煤礦安全生產“六大”系統里面必備的系統，是生產通信、救援保障、指揮調度必不可少的安全通道。
KHX48安全綜合保護系統具備通信線路避雷熔斷保護、通信信號中斷放大及安全柵輸出、通信線路智能監控、故障定位指示、智能綜合管理、綜合接線箱等特點。

調度通信系統是煤礦安全生產“六大”系統里面必備的系統，是生產通信、救援保障、指揮調度必不可少的聯系通道。因此通信系統的大對數電纜的通信傳輸線路的保護就顯得非常重要。當攜帶有大能量的雷電擊中系統防雷能力較薄弱的通信傳輸線路，尤其在擊中有一定高度的架空傳輸線路后，盡管傳輸線路使用的是屏蔽線纜，并要求做可靠接地(如果屏蔽效果不好，接地質量較差則更危險)，但雷電的危險能量仍能竄入線路中，并進入正在運行的設備，輕則造成設備損壞，重則有可能因設備損壞造成電火花外漏，由電火花引起井下瓦斯和煤塵的爆炸。因此國家《煤礦安全規程》第四百五十九條第三款規定：通信線路必須在入井口裝設熔斷器和防雷電裝置，就是為了規避這個風險，以保證通信線路的絕對安全。
礦用通信線路避雷器，集成了通信線路不同電壓等級的防雷和熔斷保護。對過電壓進行鉗位，過電流進行熔斷，雷擊大電流直接對地泄放。以保證通信線路的絕對安全。為了更好的識別某一路的電壓通信線路狀態，II型增加了通信線路狀態包括空閑、通話、振鈴等指示。III型增加了智能通信線路管理系統，及在沒有配置耦合安全珊的情況下可以選配耦合安全珊模塊。在通信線路管理系統里面能智能顯示某一路的線路狀態。一旦某一線路出現了故障，系統能提示并能報警。

礦用本安型通信線路避雷器型號命名與分類
a) 分類
防爆型式：礦用本安型
防爆標志：Exib I Mb
b)外形尺寸及重量
壁掛式
外形尺寸 580mm×205.5mm×700mm
重量約 15Kg

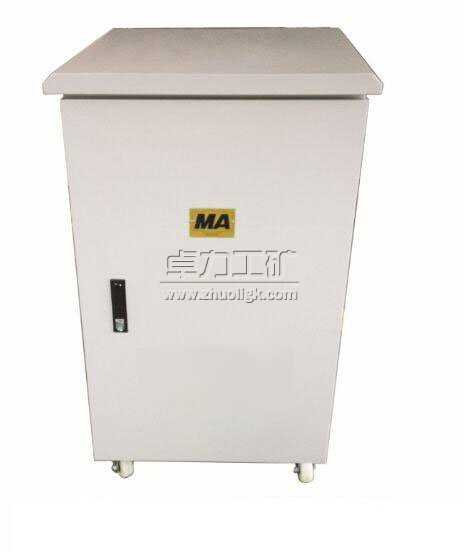

落地式
外形尺寸643mm×493mm×965mm
重量約 30Kg

礦用本安型通信線路避雷器具體為
（1）通信系統避雷熔斷保護
① 模塊化設計；
② 通流容量大,殘壓低,響應時間快。
③具有過壓過流雙重保護。
④保護電壓的范圍廣，對各個電壓段均有防護。
⑤信號傳輸性能優越，信號衰耗在0.5dB以下。
⑥采用具有屏蔽、防水、放腐蝕的外殼。其中外殼的防護能力達到IP54以上。
⑦提供2/4線全保護。
⑧結構簡單,易安裝維護。
（2）故障定位指示
①能在線通過串口檢測到通信線路的狀態；
②也 可以通過查看前面板的指示燈查看該線路的狀態；
③能通過單模光纖將數據傳到指揮中心，指揮中心能實時查看該線路的狀態。
（3）通信信號中繼放大及安全柵輸出
①通信信號中繼放大部分采用最新技術設計；
②礦用電纜0.8mm2線徑能保證傳輸大于10公里，衰耗值低于3dB;
③輸出經過耦合安全柵輸出，保證輸出絕對安全，不會引起火花等危險；
（4）智能綜合管理
①系統能控制多臺KHX48的通信信號，可以將所有通信線路的狀態實時顯示出來。
②能與調度系統進行聯動控制，并具備報警功能。一旦重要通信線路發生故障，可以智能報警；
（5）綜合接線箱
①通過專用通信配線架，可以作為綜合接線箱、配線箱使用，無需再添置另外的配線箱。
通信線路避雷器硬件說明
硬件主要由以下幾部分組成
專用室外機柜、電源模塊、電話監控模塊、主板插箱、中繼安全插箱、接線模塊等附件組成。
插箱內主要有通信防雷保護主板；耦合安全插箱內主要有耦合安全柵模塊。

礦用本安型通信線路避雷器產品結構
本安型避雷器整機外殼由不銹鋼制造。按安裝方式分成壁掛式安裝和落地式安裝兩種，外形美觀，安裝方便。箱體內部含有通信線路避雷器保護的主板、通信線路監控主板、通信線路卡線輸入輸出模塊、進線槽、出線槽等。
礦用本安型通信線路避雷器工作原理與功能
設備對入井口通信線路的電壓超過閥值時自動鉗位；對入井口通信線路的電流超過截止起動電流時自動熔斷；對雷擊浪涌電壓及某些人為的原因意外將電力線路錯搭接到通信線路等引起的危害及由大功率設備開關機而引入的浪涌高幅值脈沖干擾信號等設備均可通過入井處的接地點或線路回路泄放。使過流、過壓、雷擊等有害信號在井口處排除，從而確保煤礦井下工作場所的安全。利用對通信線路電壓狀態的分析，來識別該通信線路的電壓狀態，并在主板上通過指示燈的形式顯示出來，其中II型的指示燈的含義為：
空閑（掛機）狀態—>黃燈亮
通話狀態——>紅燈亮
振鈴狀態——>雙燈閃亮
故障狀態——>雙燈滅
II型上面的8位撥碼開關的含義為，如果通信線路過長，超過10Km，通信線路衰耗過大影響通話質量，可以撥動此開關，來增加通話質量。
正常情況下，不會影響通話質量（單路模塊線路衰耗值不超過0.05dB,電流值為約為0.6mA）。通信線路管理系統上面軟件上面會有相應的提示。
KHX48礦用本安型通信線路避雷器，10對、50對、100對、150對、200對（可根據客戶中要求定制）。
KHX48系列通信避雷器，集成了通信線路不同電壓等級的防雷熔斷保護。對過電壓進行鉗位，過電流進行熔斷，雷擊大電流直接對地泄放。以保證通信線路的絕對安全。為了更好的識別某一路的電壓通信線路狀態，KHX48-II型增加了通信線路狀態包括空閑、通話、振鈴等指示。
KHX48系列通信避雷器是煤礦安全生產“六大”系統里面必備的系統，是生產通信、救援保障、指揮調度必不可少的安全通道。
KHX48安全綜合保護系統具備通信線路避雷熔斷保護、通信信號中斷放大及安全柵輸出、通信線路智能監控、故障定位指示、智能綜合管理、綜合接線箱等特點。
