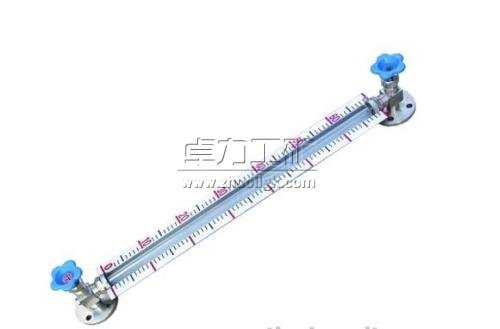

玻璃管液位計

　　玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。一般用于直接檢測。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

玻璃管液位計說明書

玻璃管液位計

玻璃管液位計|玻璃管液位計規格型號

玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。一般用于直接檢測。

特點
●讀數清晰、直觀、可靠。
●結構簡單、維修方便。
●經久耐用。

結構原理
儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度。
儀表在上下閥內都裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可以防止容器內的液體繼續外流。
在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中的剩余液體時用。
玻璃管液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。

玻璃管液位計規格型號
UG-1、UG-2系列玻璃管液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的
HG5-227-80型玻璃管液位計它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

名稱	標準號	型號標志	規格（mm）
玻璃管液位計	HG5-227-80	DA I PN1.6	30050060080010001200140017002000
玻璃管液位計	HG5-227-80	DB I PN1.6
玻璃管液位計	HG5-227-80	DA II PN1.6
玻璃管液位計	HG5-227-80	DB II PN1.6
玻璃管液位計	HG5-227-80	WA I PN1.6
玻璃管液位計	HG5-227-80	WB I PN1.6
玻璃管液位計	HG5-227-80	WA II PN1.6
玻璃管液位計	HG5-227-80	WB II PN1.6
液位計針形閥	HG5-227-80	（上）A I B I PN1.6
液位計針形閥	HG5-227-80	（下）A I B I PN1.6
液位計針形閥	HG5-227-80	（上）A II B II PN1.6
液位計針形閥	HG5-227-80	（下）A II B II PN1.6

使用須知
UG1UG2玻璃管液位計的使用須知
本儀表出廠除閥體外，其余各件均散裝，用戶可根據總裝圖逐件安裝見總裝配圖。
為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不至于碰到閥桿的頂端。
HG5-227-80玻璃管液位計的是使用須知
保證自密封作用，容器內介質壓力應大于0.2MPa。
在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。

技術指標
測量范圍（安裝中心距L）：300、500、800、1100、1400、1700……mm。
PN4.0　DN20.HGJ-47-91
螺紋安裝　外螺紋G3/4"(或 M27×1.5)
材質：碳鋼、不銹鋼
伴熱蒸汽壓力：0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
鋼球自封壓力：0.2MPa

安裝關系

L	300	500	600	800	1000	1200	1400	1700	2000
H	150	350	450	650	850	1050	1250	1550	1850

清洗維護
1、使用中的液位計定期檢查。清洗玻璃內外壁污垢，使液體顯示清晰。
2、為了保證片動密超過計劃作用，容器內的介質壓力應大于0.2MPa,在打開上下閥時，閥桿退出轉數不小于4 轉(使鋼球封門時，不致于碰到閥桿的頂端。)
3、容器上與本玻璃管液位計連接的兩法蘭端面應保證在同一垂直平面內，否則在液位計安裝后使閥門撓曲，以致玻璃管折斷。
