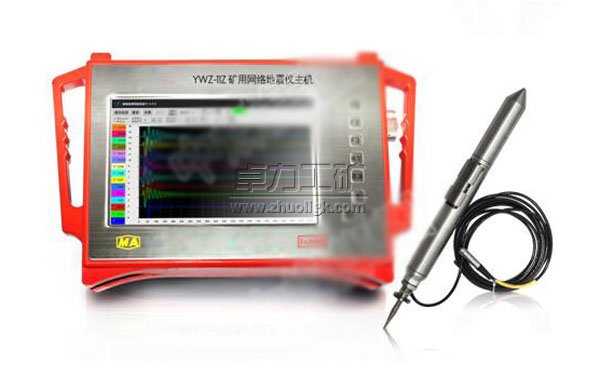

YWZ11網絡地震儀

YWZ11網絡地震儀|槽波CT系統|地質超前探測系統

YWZ11網絡地震儀-槽波CT系統產品介紹
該儀器利用地震波射線穿透地質體，通過對地震波走時、能量和頻率的觀測，并經計算機處理反演，重現工作面內部的地質結構圖像。
該產品可應用于礦井工作面槽波勘探和震波CT勘探等，可探測煤層的不連續性，如煤層厚度變化，矸石層分布，大、小斷層，陷落柱，剝蝕帶，古河床沖刷帶，巖墻，老窯等；評估煤層地壓的相對高帶以及可能的瓦斯富集區，保證工作面的安全開采。
YWZ11網絡地震儀-槽波CT系統主要特點
1、分布式采集基站擴展數量、空間分布靈活多變。
2、多分量數據采集，實現多波地震勘探。
3、采集基站內置大容量存儲，支持巡檢查看數據。
4、軟件功能完備，配置兼具數據采集與處理的專業系統軟件，可實現數據的采集、顯示、管理、對比、處理成像及判別分析。
5、智能化Android系統平臺、高清彩色觸摸屏及機械輔助按鍵，人機交互便捷。
YWZ11網絡地震儀-槽波CT系統主要參數
（1）通道數：16×n通道
（2）采樣間隔：5/10/20/50/100/200/500/2000 μs（可選）
（3）采樣點數：1K、2K、4K、8K、16K
（4）超前采樣點數： 128、256、512、1024、2048
（5）延遲采樣點數： 128、256、512、1024、2048
（6）前置放大器（固定/浮點）：1/8、1/4、1/2、1、2、4、8、16、32、64、128
（7）A/D：ΔΣ 24 位
（8）理論動態范圍：180 dB
（9）觸發方式：內觸發/外觸發/信號沿觸發
（10）輸入阻抗：32 KΩ
（11）最大輸入信號：±5Vrms
（12）內置充電電池，充滿可連續工作8小時。

YWZ11礦用網絡地震儀-地質超前探測系統產品介紹
YWZ11礦用網絡地震儀-地質超前探測系統，該系統利用反射地震勘探原理，由地震儀、激發及接收系統三部分組成。主要用于隧道地質超前預測預報，隧道圍巖等級劃分，也可應用于地質災害與環境調查、水利工程病害調查、礦產資源勘查、工程地質勘察等領域。
YWZ11礦用網絡地震儀-地質超前探測系統主要特點
1、雙采集模式，可同時接入速度型傳感器和MEMS加速度傳感器的信號采集，兼顧深部與淺部地震信號。
2、采樣頻率高，最高可至1.25MHz，滿足超淺層地震信號采集。
3、MEMS傳感器頻響范圍廣，解決傳統速度型傳感器高頻信號響應差的問題。
4、探測精度高，24bit高速AD及前置2-4～27倍程控增益，可以有效獲取地震波場弱信號，淺層精細探測能力尤為突出。
5、軟件功能完備，配置兼具數據采集與處理的專業系統軟件，可實現數據的采集、顯示、管理、對比、處理成像及判別分析，具有一鍵成圖與在線分析功能。
6．智能化Android系統平臺、高清彩色觸摸屏及機械輔助按鍵，人機交互便捷。
YWZ11礦用網絡地震儀-地質超前探測系統主要參數
1. 主機系統
硬件平臺：低功耗四核處理器
軟件平臺：嵌入式Android操作系統
通訊接口：RS485串口通訊、USB 2.0 以太網端口、可擴展wifi接口
顯示屏：10.1寸高清彩色I(xiàn)PS液晶屏（分辨率1280*800）
操作界面：人機交互界面，觸摸屏 +機械按鍵
存儲容量：32GB
工作電源：鋰電池組，12.6V/6Ah
工作時間：≥8H
濾波器：0.1kHz～50kHz低通數字濾波（可選）
前置增益：2-4～27，固定/浮點增益
采樣頻率：0.5KHz ～ 1.25MHz
采樣長度：1K ～ 16K
通道數：16道
觸發方式：內觸發/外觸發/信號沿觸發
超前采樣：128、256、512、1024（點數）
延遲采樣：128、256、512、1024（點數）
動態范圍：180dB
輸入信號：±5Vrms（最大）
A/D轉換：24bit
波形顯示：道歸一化/文件歸一化
2. 信號接收系統
地震電纜：12道（30m）、4道（5m）
傳感器：孔壁式三分量傳感器（4個）、四分量MEMS加速度計（1個）
傳感器頻響范圍：孔壁式:1Hz～1200Hz MEMS:0～1.8KHz; 0～22KHz
傳感器靈敏度：孔壁式:32V/M/S MEMS:1320mv/g; 33.88mv/g
3. 工作環境
工作溫度：﹣5℃～40℃
工作環境：允許在有瓦斯、煤塵的礦井中使用。

卓力工礦是國內知名YWZ11網絡地震儀生產廠家，有豐富的經驗為客戶提供高品質的YWZ11網絡地震儀及完善的售后服務，如果您想了解最新YWZ11網絡地震儀價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
