概述

視頻監控系統集煤礦移動視頻監視裝置ZYSJ127和煤礦視頻監視裝置ZSJ127于一身，我公司同時開發了有線固定監視設備與無線移動監視設備。視頻監控系統由礦用隔爆兼本安型計算機、礦用本安攝像儀、本安型基站（WIFI基站）、移動監視終端、礦用隔爆型攝像儀、礦用隔爆型錄像機、礦用隔爆型顯示器、防爆充電器等組成，用來以視頻形式監測井下設備的工作狀態，并集合存儲和顯示功能。此系統的投入可以提高工作效率，增強工作設備的安全性和可靠性。最終為設備的“無人值守”提供視頻依據。視頻系統以綜合管理軟件為核心，實現了基于網絡的點對點、點對多點、多點對多點的遠程實時現場監視、遠程遙控攝像機以及錄像、報警處理等，通過兼容有線和無線視頻設備實現視頻系統的數字化統一管理。

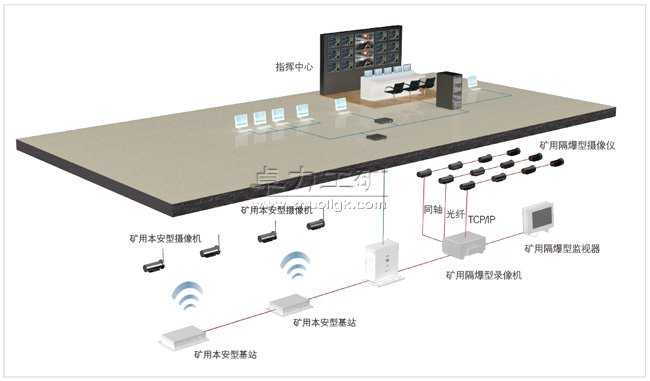

系統配置圖

應用方案

膠帶輸送機應用
膠帶輸送機作為煤礦重要運輸設備，需要長時間正常運行，膠帶機司機需要實時了解膠帶機滾筒、張緊裝置、給煤機或落煤點、膠帶機機頭等重要位置狀態，第一時間發現問題，及時停止膠帶機避免故障擴大。
皮帶機頭、電機滾筒、皮帶張緊裝置、給煤機或落煤點等重要位置安裝防爆攝像儀，攝像儀采用光纖模擬輸出。
皮帶機頭司機操作硐室，安裝一臺防爆錄像機和一臺防爆顯示器。
防爆攝像儀通過光纖連接到光纖熔接盒內，連接到皮帶巷道多芯光纖（光纖芯數根據防爆攝像儀數量確定），多芯光纖接入到防爆錄像機內光纖接收器，通過信號轉換將視頻信號還原為模擬信號接入硬盤錄像機輸入通道內，錄像機輸出通道連接防爆顯示器，在顯示器上多畫面顯示皮帶沿線視頻圖像。錄像機具備以太網輸出接口，可以連接礦井環網，實現井下局部數字視頻信號上傳地面調度室功能。
猴車應用
猴車作為煤礦重要的運送人員設備，需要確保其正常運行，猴車司機需要實時了解猴車沿線運行情況，人員上下位置情況，第一時間發現問題，及時停止猴車并采取相應措施避免故障擴大。
猴車沿線上、下人員位置、間隔100米猴車巷道等重要位置安裝防爆攝像儀，攝像儀采用光纖模擬輸出。猴車司機操作硐室，安裝一臺防爆錄像機和一臺防爆顯示器。
防爆攝像儀通過光纖連接到光纖熔接盒內，連接到猴車巷道多芯光纖（光纖芯數根據防爆攝像儀數量確定），多芯光纖接入到防爆錄像機內光纖接收器，通過信號轉換將視頻信號還原為模擬信號接入硬盤錄像機輸入通道內，錄像機輸出通道連接防爆顯示器，在顯示器上多畫面顯示猴車巷道沿線視頻圖像。錄像機具備以太網輸出接口，可以連接礦井環網，實現井下局部數字視頻信號上傳地面調度室功能。
斜井絞車應用
斜井絞車作為煤礦重要提升人員和物料的運輸設備，需要保證實施正常運行，絞車司機需要實時了解斜井偏口道岔情況，斜井擋車欄桿打開、關閉情況，第一時間發現問題，及時減速停止絞車并采取相應措施避免故障擴大。
斜井絞車巷道沿線偏口水平位置、巷道沿線擋車欄等重要位置安裝防爆攝像儀，攝像儀采用光纖模擬輸出。
斜井絞車司機操作硐室，安裝一臺防爆錄像機和一臺防爆顯示器。
防爆攝像儀通過光纖連接到光纖熔接盒內，連接到絞車巷道多芯光纖（光纖芯數根據防爆攝像儀數量確定），多芯光纖接入到防爆錄像機內光纖接收器，通過信號轉換將視頻信號還原為模擬信號接入硬盤錄像機輸入通道內，錄像機輸出通道連接防爆顯示器，在顯示器上多畫面顯示絞車巷道沿線視頻圖像。錄像機具備以太網輸出接口，可以連接礦井環網，實現井下局部數字視頻信號上傳地面調度室功能。
立井提升應用
主、副立井提升是煤礦最重要的提人生產的運輸設備，因為涉及人身安全需要保證設備實時正常運行，尤其是副井提升時罐內人員情況不能了解，在副井故障時不能同罐內人員進行溝通，不能給罐內人員和礦管理決策者提供有效的數據和視頻、音頻信息，往往造成罐內人員情緒激動造成事故擴大，此次我公司視頻監控系統針對立井提升系統在井筒內配置礦用本安型基站通過光纖進行連接，使井筒wifi信號全覆蓋，罐內配置礦用本安型攝像機照射罐內人員或罐耳等設備情況，罐內配置隔爆兼本安型移動監視終端，使用電池供電采集攝像頭視頻畫面，通過井筒wifi信號上傳到地面調度室或者井口、井底的礦用隔爆兼本安型計算機中。視頻圖像可通過硬盤錄像機進行存儲也可以通過隔爆兼本安型計算機進行存儲，實現井筒數字視頻信號監測功能。
