KJ642煤礦排水監控系統

KJ642煤礦排水監控系統|

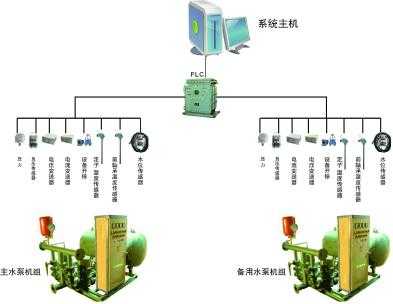

●系統概述：
   KJ642煤礦排水監控系統的設計是以《煤礦安全規程》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。該系統可采集排氣壓力、排氣溫度、潤滑油壓力、潤滑油溫度、冷卻水壓力、冷卻水溫度等環境參數，以及設備開停、供電狀態等生產參數，可以控制設備的起動、停止，是煤礦安全生產的必備設備


●使用環境條件
系統中用于機房、調度室的設備，應能在下列條件下正常工作：
　　a) 環境溫度：15 ℃～30 ℃
　　b) 相對濕度：40 %～70 %
　　c) 溫度變化率：小于10 ℃/h，且不得結露
　　d) 大氣壓力：80 kPa～110 kPa
　　e) GB/T 2887規定的塵埃、照明、噪聲、電磁場干擾和接地條件
除有關標準另有規定外，系統中用于煤礦井下的設備應在下列條件下正常工作
　　a) 環境溫度：0 ℃～40 ℃
　　b) 平均相對濕度：不大于95 %（＋25 ℃）
　　c) 大氣壓力：80 kPa～110 kPa
　　d) 煤礦井下有甲烷、煤塵等爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合
●主要技術指標
系統巡檢周期
　　系統巡檢周期應不大于30 s，并應符合監控要求

控制響應時間
    遠程控制響應時間應不大于系統巡檢周期。異地控制響應時間不大于2倍的系統巡檢周期。就地控制響應時間應不大于2 s

調節響應時間
　　調節響應時間應不大于系統巡檢周期

畫面響應時間
    調出整幅畫面85 %的響應時間不大于2 s，其余畫面應不大于5 s

誤碼率
　　誤碼率應不大于10-8

最大傳輸距離
　　a) 環網接口與主、備計算機的最大傳輸距離：50 m
　　 b) 環網接口與PLC控制器的最大傳輸距離：10k m(采用光纜傳輸)
　　c) 環網接口與PLC控制器的最大傳輸距離：100 m(采用MHYV2*2*0.8煤礦阻燃雙絞線)
　　d) PLC控制器到分站的最大傳輸距離：1 km （采用MHY32或MHYBV主傳輸通信電纜：線徑截面不小于1.5 mm2）
　　e) PLC控制器到傳感器的最大傳輸距離：1 km(采用MHYVR通信電纜：線徑截面不小于1.5 mm2)
　　f) 分站到傳感器的最大傳輸距離：1 km(采用MHYVR通信電纜：線徑截面不小于1.5 m㎡)

最大監控容量
　　系統允許接入的KJJ63隔爆兼本安環形網絡通訊接口數量：2臺
　　系統允許接入的KXJ8/660隔爆兼本安PLC控制器數量：2臺

雙機切換時間
　  從工作主機故障到備用主機投入正常工作時間應不大于5 min

備用電源工作時間
　　在電網停電后，備用電源應能保證系統連續監控時間不小于2 h

信號制
模擬量：模擬量傳感器輸出信號為200 Hz～1000 Hz頻率信號，信號脈沖寬度大于0.3 ms，高電平不小于3 V（輸出電流為2 mA時），低電平不大于0.5 V

開關量：
1）PLC無源接點信號：20路本安無源接點信號輸入，外接電阻不小于90 kΩ時對應邏輯"0"；外接電阻不大于300 Ω時對應邏輯"1"
2） 電平信號：輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，高電平對應邏輯"1"；低電平對應邏輯"0"
