KJ699礦用微震監測系統

KJ699礦用微震監測系統|

系統概述：
　　人類在進行煤礦開采活動時，巖石（地層）在應力作用下發生破壞時，以微震聲波的形式擴散能量。
　　煤礦動力沖擊礦壓災害是一種因開采誘發的礦山地震，不僅造成井巷破壞、人員傷害、地面建筑物破壞，而且會引發瓦斯、煤塵爆炸。由于這種災害發生的時間、地點、區域、震源等的復雜多樣性和突發性，對其防治，特別對于預測是世界性的難題。
　　礦用微震系統可實現對礦井包括沖擊礦壓在內的礦震信號進行遠距離實時、動態、自動監測，給出沖擊礦壓等礦震信號的完全波形。通過分析研究，可準確計算出能量大于100J的震動信號、能量及空間三維坐標。根據監測的數據，可分析沖擊礦壓、頂板垮落的可能性。
系統組成

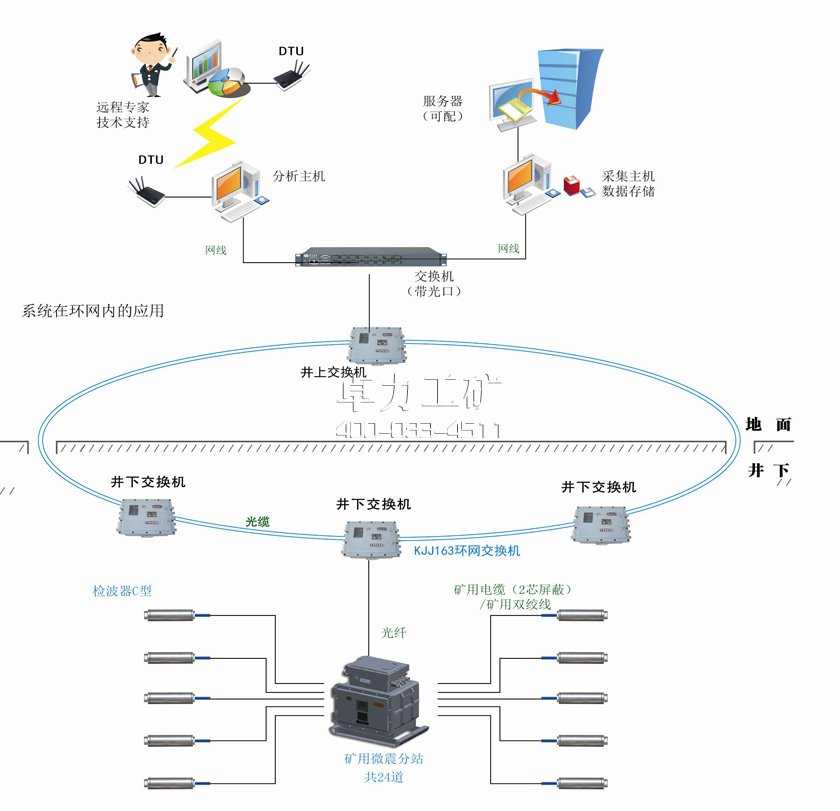

a) 環網系統通訊方案

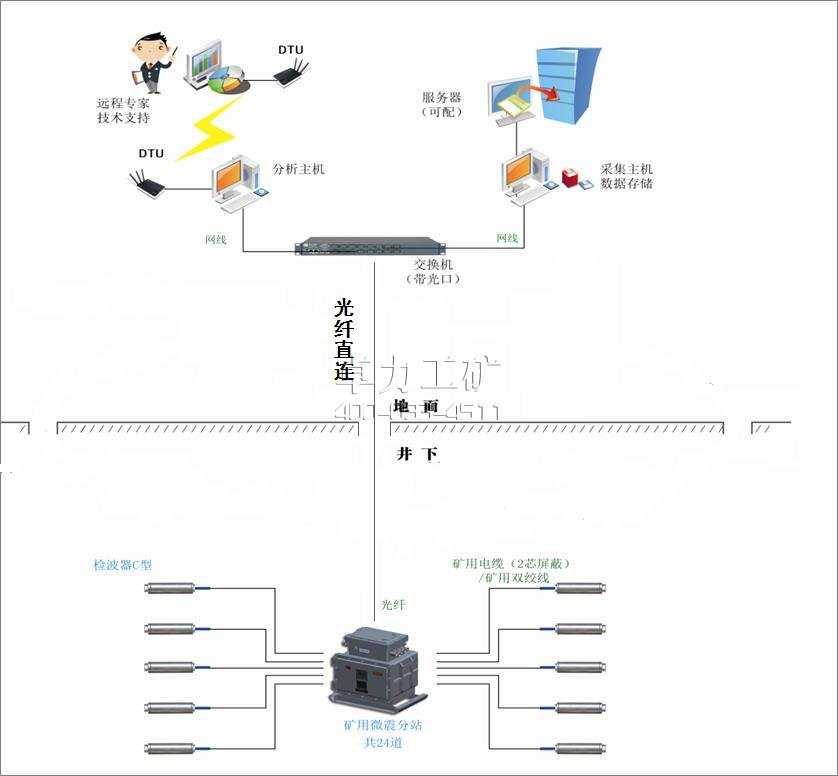

b) 光纖直接通訊方案

　　礦用微震系統由采集主機（服務器）、分析主機、交換機、信號傳輸設備（電轉光口設備、光纜、電纜、接線盒）、KJ699礦用微震監測分站、拾震器GZC4.5A、環網交換機（地面交換機）、UPS電源、服務器等組成。


系統功能：
1、數據采集功能：可采集記錄礦山巖石震動信息；
2、數據存儲功能：可連續存儲24道拾震器采集波形信息；
3、分析與定位：可同時分析對比多道拾震器信息，對礦震事件進行三維定位及能量計算；
4、圖表曲線功能：可通過報表、曲線、柱狀圖等對比統計監測區域內微震事件的分布；
5、圖形化顯示：三維圖形化顯示礦震位置分布及能量大小，動態圖形展示微震事件的分布和演化過程，通過分析對沖擊礦壓災害作出預警；
6、提醒功能：當有強震發送，系統立刻發送包含該次振動信息的短信到指定手機上并通過網絡將信息上傳到上級主管部門；
7、打印功能：打印內容：日震動事件報表、月震動事件報表、年震動事件報表（包括次數及能量信息）；
8、備用電源功能：在意外斷電情況下，內部備用電池給微震分站提供不小于2h的供電時間；
9、數據備份：可備份系統數據；
10、其他功能：人機對話功能、自診斷功能、權限管理功能、斷線續傳功能。
技術優勢：
1、圖形化界面可在礦區圖上觀察整個系統狀態，及最近二十次微震事件發生的時間和大體方位。
2、系統自動監測到的微震事件可通過短信和電子郵件實時提醒用戶。
3、微震分析軟件具備自動標注P波功能，能夠自動識別大部分微震事件的P波起始點，降低用戶工作量，及對專業技術的要求。
4、微震分析軟件定位出的具體位置能在礦區圖上預覽，便于客戶判斷該次定位是否準確。
5、微震分析軟件具有動態圖形化分析數據功能，能把回采線信息數據和振動事件數據，在礦區圖上按照時間順序播放顯示，以及形成綜合云圖，幫助用戶準確的預測可能發生的礦震。
技術指標：
1、系統容量：24道拾震器。
2、傳輸方式：光纖傳輸和TCP/IP網絡傳輸；
3、拾震器與分站通信距離：不小于2Km；
4、分站與上位機通信距離：不小于10Km；
5、監測微震震級范圍為：里氏震級0級～4.5級；
6、最低可識別能量：100J；
7、工作溫度：0℃～40℃；
8、三維定位精度：誤差≤50m；
9、分站備用電源時間：≥2h；
