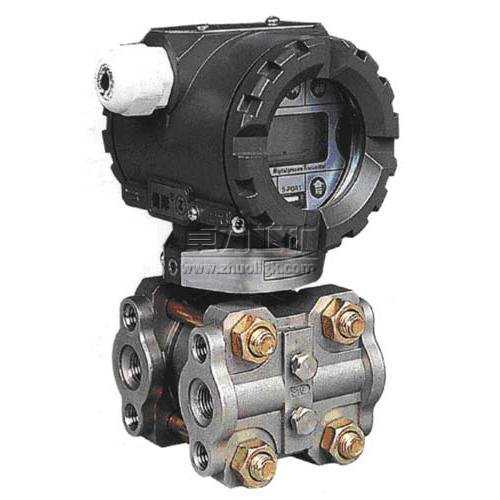

智能壓力變送器

智能壓力變送器|智能壓力變送器報價|智能壓力變送器廠家

智能壓力變送器是把帶隔離的硅壓阻式壓力敏感元件封裝于不銹鋼殼體內制作而成。智能壓力變送器能將感受到的液體或氣體壓力轉換成標準的電信號對外輸出，廣泛應用于供/排水、熱力、石油、化工、冶金等工業過程現場測量和控制。卓力工礦生產的智能壓力變送器可與HART手操器相互通訊，通過它進行設定，調整壓力范圍，監控或與上位機組成現場監控系統，它廣泛應用于工業管道中弱腐蝕性液體、氣體、蒸汽的測量和控制系統。

應用
智能壓力變送器由傳感器技術與微電子技術結合形成的智能型變送器，因其在功能、精度、可靠性、維護、組態上較常規模擬變送器有很大提高，現階段已被廣泛應用。
變送器的智能化主要表現為具有自我監測、遠程通訊的能力，及因采用微機械電子加工技術、超大規模的專用集成電路（ASIC）和表面安裝技術，而使變送器具有高可靠性、量程范圍寬及穩定的溫壓補償性能。

智能壓力變送器結構組成
智能壓力變送器一般是由傳感器、微處理器、存儲器及模數、數模轉換器組成。傳感器用來檢測被測量的信號，其所用材料因廠家而異。橫河EJA為硅諧振式，把被測參數轉換為硅梁的振動頻率；ST300的傳感器是擴散硅復合半導體式，把被測參數轉換為硅芯片電阻值的變化；1151、3051及富士的FCX-A/C是硅微電容式，通過測電容來獲得被測的差壓或壓力值，而8600系列智能變送器則為電感式。微處理器是智能變送器的核心，負責對數據的綜合運算處理，如對檢測信號線性化、量程重調、函數運算、工作單位換算及診斷與通訊功能。存儲器用來存貯供微處理器調用的各種常數、程序及變送器的組態等，一般都是可擦寫的。模數、數模轉換器是將模擬信號與數字信號進行相互轉換，傳感器的檢測信號到微處理器須用模數轉換器，微處理器輸出4～20mA信號須用數模轉換器。智能變送器需要輸出一路數字信號與DCS進行通訊，并附有一智能現場通訊器（SFC）或稱手操器來與變送器通訊。此外，智能變送器備有后備電源，以免停電時存儲器內數據丟失。

智能壓力變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括：電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成；智能電子板板部分包括：微電腦控制器及外圍電路組成，完成壓力信號到4～20mA dc 的轉換。用于測量液體、氣體或蒸汽的壓力，然后將壓力信號轉變成4～20mA DC信號輸出。

智能壓力變送器具有反向極性和限流保護；激光調阻溫度補償，范圍寬，抗腐蝕，適于多種介質；過載及抗干擾能力強，性能穩定；獨特顯示表頭設計，可以選配模擬、數字顯示表頭；零點和滿量程可通過手操器調節，量程遷移范圍寬。

零點和量程調節
變送器的零點和量程調節可以通過變送器本身的按鍵進行現場調節；也可以通過手持終端遠程調節。具體方法是：加零點壓力并穩定后，同時按住Z和S鍵（Z為零點調節，S為量程調節）5秒鐘松開，按Z鍵2秒調節零點，加滿程壓力并穩定后，按S鍵2秒調節滿程。注：零點校準調節范圍為壓力量程的±8%，量程校準范圍為壓力量程的30%～100%，連續可調。調節完畢后，蓋好密封蓋并擰緊。

特點
具有自動補償能力，可通過軟件對傳感器的非線性、溫漂、時漂等進行自動補償。可自診斷，通電后可對傳感器進行自檢，以檢查傳感器各部分是否正常，并作出判斷。數據處理方便準確，可根據內部程序自動處理數據，如進行統計處理、去除異常數值等。
具有雙向通信功能。微處理器不但可以接收和處理傳感器數據，還可將信息反饋至傳感器，從而對測量過程進行調節和控制。可進行信息存儲和記憶，能存儲傳感器的特征數據、組態信息和補償特性等。
具有數字量接口輸出功能，可將輸出的數字信號方便地和計算機或現場總線等連接。
模擬型特點
精度高
量程、零點外部連續可調
穩定性能好
正遷移可達500%、負遷移可達600%
二線制
阻尼可調、耐過壓
固體傳感器設計
無機械可動部件、維修量少
重量輕（2.5kg）
全系列統一結構、互換性強
小型化（166mm總高）
接觸介質的膜片材料可選
單邊抗過壓強
低壓澆鑄鋁合金殼體
智能型特點
超級的測量性能，用于壓力、差壓、液位、流量測量
數字精度：+（-）0.05%
模擬精度：+（-）0.75%+（-）0.1%F.S
全性能：+（-）0.25F.S
穩定性：0.25% 60個月
量程比：100：1
測量速率：0.2S
小型化（2.4kg）全不銹鋼法蘭，易于安裝
過程連接與其它產品兼容，實現最佳測量
世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
采用16位計算機的智能變送器
標準4-20mA，帶有基于HART協議的數字信號，遠程操控
支持向現場總線與基于現場控制的技術的升級。
八大特點
智能一體化設計：集壓力信號采集、處理、顯示和輸出于一體。
微功耗雙電源設計，可靠性高。
具有獨特的動態自動跟蹤溫度補償功能。
具有軟件修正零點漂移功能。
上、下限報警記憶閃光指示功能。
壓力滿量程軟件設置遷移功能。
低電源自診斷功能。
具有斷電保護功能。

性能指標
性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）
1.1. 參考精度
數字、智能：±0.1%校驗量程
模擬、線性：±0.2%校驗量程
1.2. 穩定性
數字、智能：6個月，±0.1%URL
模擬、線性：6個月，±0.2%URL
1.3. 環境溫度影響
數字、智能：
零點誤差：±0.2%URL/56℃
總體誤差：±（0.2%URL+0.18%校驗量程）/56℃
模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±（0.5%URL+0.5%校驗量程）/56℃
1.4. 振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g
1.5. 電源影響
小于±0.005%輸出量程/伏特。
1.6. 負載影響：
沒有負載影響，除非電源電壓有變化。
1.7. 電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
1.8. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移
都可修正掉；對量程無影響。
功能規格
2.1. 測量范圍：0-0.125-41370KPa
2.2. 零點與量程
數字、智能
可用本機量程和零點按鈕調整，或用HART手操器遠程調整
模擬、線性
量程和零點連續可調
2.3. 零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程。
2.4. 輸出
數字、智能：
4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用
選型表

代號	結構材料
	法蘭接頭	排氣/排液閥	隔離膜片	灌充液體
23	316不銹鋼	316不銹鋼	316不銹鋼	硅油
24	316不銹鋼	316不銹鋼	哈氏合金C
25	316不銹鋼	316不銹鋼	鉭
33	哈氏合金C	哈氏合金C	哈氏合金C
35	哈氏合金C	哈氏合金C	鉭
44	蒙乃爾	蒙乃爾	蒙乃爾

卓力工礦是國內知名智能壓力變送器生產廠家，有豐富的經驗為客戶提供高品質的智能壓力變送器及完善的售后服務，如果您想了解最新智能壓力變送器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：智能壓力變送器發貨時間？ 智能壓力變送器售后保障？ 智能壓力變送器訂貨需要提供什么信息？

產品標簽：智能壓力變送器| 智能壓力變送器報價|智能壓力變送器廠家
