銅線載流量表 鋁線載流量表 銅線載流量與截面的倍數關系 銅線載流量估算口訣

一． 鋁芯絕緣導線載流量與截面的倍數關系

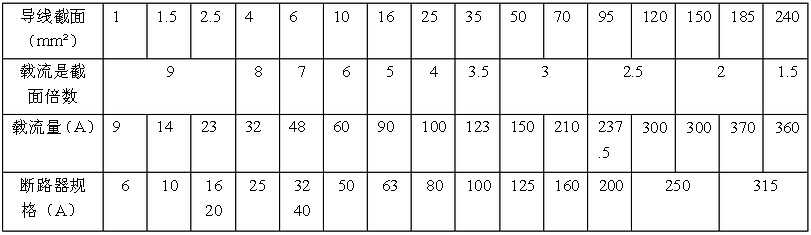

鋁線載流量表



口訣一：
     十下五;百上二;二五三五四三界;
     七零九五兩倍半;穿管溫度八九折;
     銅線升級算;裸線加一半
說明:
      十下五就是十以下乘以五;
      百上二就是百以上乘以二;
      二五三五四三界就是二五乘以四,三五乘以三;
      七零九五兩倍半就是七零和九五線都乘以二點五;
      穿管溫度八九折就是隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九;

銅線升級算就是在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算.
裸線加一半就是在原已算好的安全電流數基礎上再加一半

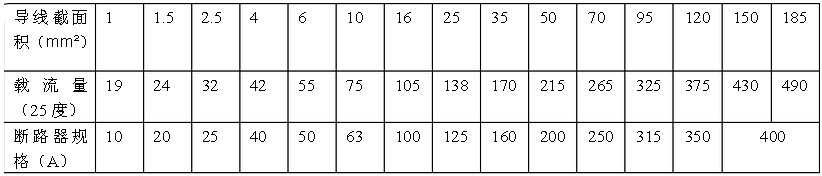

銅線載流量表

估算口訣二：
    二點五下乘以九，往上減一順號走。
    三十五乘三點五，雙雙成組減點五。
    條件有變加折算，高溫九折銅升級。
    穿管根數二三四，八七六折滿載流。

說明：
(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表可以看出：倍數隨截面的增大而減小。
(2)“二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變為兩個兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。
(4)“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。
多用戶對電線電纜的安全載流量不是很清楚，甚至是專業的電工對精確的數據都不是特別了解。陜西金瑞長通電線電纜廠根據實際生產的電線電纜規格品種，制定了不同規格型號的電線電纜載流量表,簡單易懂，一目了然。希望能對各位朋友有所幫助.高壓電纜載流量：規格型號載流量表：

8.7/10(8.7/15)KV交聯聚乙烯絕緣電力電纜允許持續載流量

額定電壓U。/U   8.7/10(8.7/15)KV   型號   YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33   YJV、YJLV、YJY、YJLY   芯數   三芯   單芯   敷設   空氣中   土壤中   空氣中   土壤中   單芯電纜 排列方式           導體材質   銅   鋁   銅   鋁   銅   鋁   銅   鋁   銅   鋁   銅   鋁   標 稱 截 面 (mm2)   25 35   120 140   90 110   125 155   100 120   140 170   110 135   165 205   130 155   150 180   115 135   160 190   120 145   50 70   165 210   130 165   180 220   140 170   205 260   160 200   245 305   190 235   215 265   160 200   225 275   175 215   95 120   255 290   200 225   265 300   210 235   315 360   240 280   370 430   290 335   315 360   240 270   330 375   255 290   150 185   330 375   225 295   340 380   260 300   410 470   320 365   490 560   380 435   405 455   305 345   425 480   330 370   240 300   435 495   345 390   445 500   350 395   555 640   435 500   665 765   515 595   530 595   400 455   555 630   435 490   400 500   565 ...   450 ...   520 ...   450 ...   745 855   585 680   890 1030   695 810   680 765   520 595   725 825   565 650   環境溫度 (℃)   40   25   40   25

26/35KV電力電纜允許持續載流量

26/35KV交聯聚乙烯絕緣電力電纜允許持續載流量

額定電壓U。/U   26/35KV   型號   YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33   YJV、YJLV、YJY、YJLY   芯數   三芯   單芯   敷設   空氣中   土壤中   空氣中   土壤中   單芯電纜 排列方式           導芯材質   銅   鋁   銅   鋁   銅   鋁   銅   鋁   銅   鋁   銅   鋁   標 稱 截 面 (mm2)   50 70   185 230   145 190   200 250   170 190   220 270   170 210   245 305   190 235   215 265   165 200   225 275   175 215   95 120   280 310   215 240   300 330   230 255   330 375   255 290   370 425   285 330   315 360   240 270   330 375   255 290   150 185   360 400   280 310   380 425   295 330   425 485   330 380   485 555   375 430   400 455   305 345   420 475   325 370   240 300   470 540   365 430   490 555   380 435   560 650   435 510   650 745   505 580   525 595   400 455   555 630   430 490   400 500   610 ...   485 ...   625 ...   500 ...   760 875   595 690   870 1000   680 790   680 775   525 600   720 825   565 645   600   ...   ...   ...   ...   1000   800   1160   920   875   685   940   740   環境溫度 (℃)   40   25   40   25

BVR電線

導 線 面 積   mm2	空 氣 敷 設 長 期 允 許 載 流 量 A
	橡 皮 絕 緣 電 線		聚 氯 乙 烯 絕 緣 電 線
	銅 芯 BXF、BXFR	鋁 芯 BLXF	銅 芯 BV、BVR	鋁 芯 BLV
0.75	18		16
1.0	21		19
1.5	27	19	24	18
2.5	33	27	32	25
4	45	35	42	32
6	58	45	55	42
10	85	65	75	59
16	110	85	105	80
25	145	110	138	105
35	180	138	170	130
50	230	175	215	165
70	285	220	265	205
95	345	265	325	250
120	400	310	375	285
150	470	360	430	325
185	540	420	490	380
240	660	510
300	770	600
400	940	730
500	1100	850
630	1250	980

YJV,YJLV電纜載流量表：

序號	銅電線型號	單心載流量 (25。C)(A)		電壓降mv/M	品字型電壓降mv/M	緊挨一字型電壓降mv/M	間距一字型電壓降mv/M	兩心載流量(25。C)(A)		電壓降mv/M	三心載流量(25。C)(A)		電壓降mv/M	四心載流量(25。C(A)		電壓降mv/M
					0.95	0.85	0.7
		VV	YJV					VV	YJV		VV	YJV		VV	YJV
1	1.5mm 2 /c	20	25	30.86	26.73	26.73	26.73	16	16		13	18	30.86	13	13	30.86
2	2.5mm 2 /c	28	35	18.9	18.9	18.9	18.9	23	35	18.9	18	22	18.9	18	30	18.9
3	4mm 2 /c	38	50	11.76	11.76	11.76	11.76	34	38	11.76	23	34	11.76	28	40	11.76
4	6mm 2 /c	48	60	7.86	7.86	7.86	7.86	40	55	7.86	32	40	7.86	35	55	7.86
5	10mm 2 /c	65	85	4.67	4.04	4.04	4.05	55	75	4.67	45	55	4.67	48	80	4.67
6	16mm 2 /c	90	110	2.95	2.55	2.56	2.55	70	108	2.9	60	75	2.6	65	65	2.6
7	25mm 2 /c	115	150	1.87	1.62	1.62	1.63	100	140	1.9	80	100	1.6	86	105	1.6
8	35mm 2 /c	145	180	1.35	1.17	1.17	1.19	125	175	1.3	105	130	1.2	108	130	1.2
9	50mm 2 /c	170	230	1.01	0.87	0.88	0.9	145	210	1	130	160	0.87	138	165	0.87
10	70mm 2 /c	220	285	0.71	0.61	0.62	0.65	190	265	0.7	165	210	0.61	175	210	0.61
11	95mm 2 /c	260	350	0.52	0.45	0.45	0.5	230	330	0.52	200	260	0.45	220	260	0.45
12	120mm 2 /c	300	410	0.43	0.37	0.38	0.42	270	410	0.42	235	300	0.36	255	300	0.36
13	150mm 2 /c	350	480	0.36	0.32	0.33	0.37	310	470	0.35	275	350	0.3	340	360	0.3
14	185mm 2 /c	410	540	0.3	0.26	0.28	0.33	360	570	0.29	320	410	0.25	400	415	0.25
15	240mm 2 /c	480	640	0.25	0.22	0.24	0.29	430	650	0.24	390	485	0.21	470	495	0.21
16	300mm 2 /c	560	740	0.22	0.2	0.21	0.28	500	700	0.21	450	560	0.19	500	580	0.19
17	400mm 2 /c	650	880	0.2	0.17	0.2	0.26	600	820	0.19
18	500mm 2 /c	750	1000	0.19	0.16	0.18	0.25
19	630mm 2 /c	880	1100	0.18	0.15	0.17	0.25
20	800mm 2 /c	1100	1300	0.17	0.15	0.17	0.24
21	1000mm 2 /c	1300	1400	0.16	0.14	0.16	0.24

BXF銅芯氯丁橡皮電線，BLXF鋁芯氯丁橡皮電線載流量表：

導體標稱截面 （m㎡）	導電線芯	電纜外徑 mm	20℃時導體電阻≤Ω/km
	根/單線直徑mm		銅	鋁
0.75	1/0.97	3.9	24.5	-
1.0	1/1.13	4.1	18.1	-
1.5	1/1.38	4.4	12.1	-
2.5	1/1.78	5.0	7.41	11.8
4	1/2.25	5.6	4.61	7.39
6	1/2.76	6.8	3.08	4.91
10	7/1.35	8.3	1.83	3.08
16	7/1.70	10.1	1.15	1.91
25	7/2.14	11.8	0.727	1.20
35	7/2.52	13.8	0.524	0.868
50	19/1.78	15.4	0.387	0.641
70	19/2.14	18.2	0.263	0.443
95	19/2.52	20.6	0.193	0.320
120	37/2.03	23.0	0.153	0.253
150	37/2.25	25.0	0.124	0.206
185	37/2.52	27.9	0.0991	0.164
240	61/2.25	31.4	0.0754	0.125

BXR銅芯橡皮軟電線載流量表：

導體標稱截面 （m㎡）	導電線芯	電纜外徑參考 mm	20℃時導體電阻≤Ω/km
	根/單線直徑mm
0.75	7/0.37	4.5	24.5
1.0	7/0.43	4.7	18.1
1.5	7/0.52	5.0	12.1
2.5	19/0.41	5.6	7.41
4	19/0.52	6.2	4.61
6	19/0.64	6.8	3.08
10	49/0.52	8.9	1.83
16	49/0.64	10.1	1.15
25	98/0.58	12.6	0.727
35	133/0.58	13.8	0.524
50	133/0.68	15.8	0.387
70	189/0.68	18.4	0.263
95	259/0.68	20.8	0.193
120	259/0.76	21.6	0.153
150	336/0.74	25.9	0.124
185	427/0.74	26.6	0.0991
240	427/0.85	30.2	0.0754

礦用交聯電力電纜載流量表：

型號	芯數	額定電壓(KV)
		0.6/1	1.8/3	3.6/6、6/6	6/10、8.7/10
		標稱截面（mm2)
MYJV	3	1.5～300	10～300	25～300	25～300
MYJV22	3	4～300	10～300	25～300	25～300
MYJV32	3	4～300	10～300	25～300	25～300
MYJV42	3	4～300	10～300	25～300	25～300

礦用電纜規格型號載流量表：

芯數截面 Nom.cross sectional areas mm2	導體結構 Conductor structure NO./mm	絕緣厚度 Insulation thickness mm	護套厚度 Sheath thickness mm	電纜外徑 Average diameter		參考重量 Cable approx. weight kg/km	導體（銅）最大直流電阻 Max.D.C. resistance(20 ℃ ) Ω /km	20 ℃載流量 Current carring capacity(20 ℃ ) A
				標稱 Normianal mm	最大 Max mm
3 × 4+1 × 4	56/0.30	1.4	3.5	20.9	23.0	637	4.950	35
	56/0.30						4.950
3 × 6+1 × 6	84/0.30	1.4	3.5	22.9	25.1	856	3.300	46
	84/0.30						3.300
3 × 10+1 × 10	84/0.40	1.6	4.0	27.8	30.6	1304	1.910	64
	84/0.40						1.910
3 × 16+1 × 10	126/0.40	1.6	4.0	30.3	33.3	1545	1.210	85
	84/0.40						1.910
3 × 25+1 × 16	196/0.40	1.8	4.5	36.4	40.1	2269	0.780	113
	126/0.40						1.210
3 × 35+1 × 16	276/0.40	1.8	4.5	40.5	44.6	2786	0.554	138
	126/0.40						1.210
3 × 50+1 × 16	396/0.40	2.0	5.0	45.5	50.1	3554	0.386	173
	126/0.40						1.210
3 × 70+1 × 25	360/0.50	2.0	5.0	51.5	55.1	4587	0.272	215
	196/0.40						0.780

MC采煤機電纜載流量表：

×導體標稱截面（mm2）							電纜外徑				電纜參考重量(kg/km)
			動力線芯絕緣		護套標稱		UC-0.38/0.66		UCP-0.38/0.66
動力線芯	地線芯	控制線芯	標稱厚度(mm)		厚度(mm)		最小值	最大值	最小值	最大值	UC	UCP
3×16	1×4	3×2.5	1.6		4.5		31.4	35.1	34.7	38.5	1587	1897
3×25	1×6	4×2.5	1.8		5.5		37.8	42	41.3	45.5	2499	2670
3×35	1×6	4×4	1.8		5.5		41.8	45	45.1	19.5	3090	3300
3×50	1×10	7×4	2		5.5		46	50.9	50	54.3	3900	4200

X導體標稱截面（mm2）					電纜外徑
			動力線芯絕	護套標稱	UC-0.38/0.66		電纜參考重量
動力線芯	地線芯	控制線芯	標稱厚度(mm)	厚度(mm)	最小值	最大值	(kg/km)
3×35	1×4	3×6	2	6	47.2	51.4	3391
3×50	1×10	3×6	2.2	7	54.3	58.6	4440
3×70	1×16	3×6	2.2	7	59.6	64.3	5394
3×95	1×25	3×10	2.4	7	64.5	70.1	6775

SYV，SYWV同軸電纜

型號	規格
SYV-50-2-1	7/1.6
SYV-50-2-2	1/0.68
SYV-50-3-3	1/0.9
SYV-50-5	1/0.4
SYV-50-7-1	7/0.75
SYV-50-9-41	7/0.95
SYV-50-12-1	7/0.15
SYV-50-15-41	7/1.54
SYV-50-17-1	1/0.5
SYV-75-3-41	7/0.17
SYV-75-4-1	7/0.21
SYV-75-5-4	1/0.75
SYV-75-7-1	7/0.4
SYV-75-9-41	1/1.37
SYV-75-12-2	7/0.63
SYV-75-15-41	7/0.82
SYV-75-17-41	7/0.95
SYV-100-7-41	1/0.6

鋼芯鋁絞線載流量表：

標準截面 （mm2）	結構（根數/直徑） （mm）	外徑 （mm2）	20℃時直流電阻不大于 （Ω/km）	計算拉斷力 N	計算重量 （kg/km）	交貨長度 （不小于）	連續載流量 （A）
16	7/1.70	5.10	1.8020	2840	43.5	4000	111
25	7/2.15	6.45	1.1270	4355	69.6	3000	147
35	7/2.50	7.50	0.8332	5760	94.1	2000	180
50	7/3.00	9.00	0.5786	7930	135.5	1500	227
70	7/3.60	10.80	0.4018	10590	195.1	1250	284
95	7/4.16	12.48	0.3009	14450	26.5	1000	338
120	19/2.85	14.25	0.2373	16420	22.5	1500	390
150	19/3.15	15.75	0.1943	23310	407.4	1250	454
185	19/3.50	17.50	0.1574	28440	503.0	1000	518
210	19/3.75	18.75	0.1371	32260	577.4	1000	575
240	19/4.00	20.00	0.1205	36260	656.9	1000	610
300	37/3.20	22.40	0.09689	46850	82.4	1000	707
400	37/3.70	25.90	0.07247	61150	1097.0	1000	851
500	37/4.16	29.12	0.05733	76370	1387.0	1000	982
630	61/3.63	32.67	0.04577	91940	1744.0	800	1140
800	61/4.10	36.90	0.03588	115900	2225.0	800	1340

　 鋼芯鋁絞線技術參數：

標準截面鋁/鋼 （mm2）	結構（根數/直徑） （mm）		外徑 （mm2）	20℃時直流電阻不大于 （Ω/km）	計算拉斷力 N	計算重量 （kg/km）	交貨長度 （不小于）	連續載流量 （A）
	鋁	鋼
10/2	6/1.50	1/1.50	4.50	2.706	4120	42.9	3000	87
16/3	6/1.85	1/1.85	5.55	1.799	6130	65.2	3000	110
25/4	6/2.32	1/2.32	6.96	1.131	9290	102.6	3000	125
35/6	6/2.72	1/2.72	8.16	0.8230	12630	141.0	3000	145
50/8	6/3.20	1/3.20	9.60	0.5946	16870	195.1	2000	212
50/30	12/2.32	7/2.30	11.60	0.5692	42620	372.0	2000	250
70/10	6/3.80	1/3.80	11.40	0.4217	23390	275.2	2000	255
70/40	12/2.72	7/2.72	13.60	0.4141	58300	511.3	2000	340
95/15	26/2.15	7/1.67	13.61	0.3058	35000	380.8	2000	350
95/20	7/4.16	7/1.85	13.87	0.3019	37200	408.9	2000	360
95/55	12/3.20	7/3.20	16.00	0.2992	78110	707.7	2000	420
120/7	18/2.90	1/2.90	14.50	0.2422	27570	379.0	2000	380
120/20	26/2.32	7/1.85	15.07	0.2496	41000	466.8	2000	390
120/25	7/4.72	7/2.10	15.74	0.2345	47880	526.6	2000	400
120/70	12/3.60	7/3.60	18.00	0.2364	89370	895.6	2000	505
150/8	18/3.20	1/3.20	16.00	0.1989	32860	461.4	2000	442
150/20	24/2.78	7/1.85	16.67	0.1980	46630	549.4	2000	450
150/25	26/2.70	7/2.10	17.10	0.1939	54110	601.0	2000	470
150/35	30/2.5	7/2.50	17.50	0.1962	65020	676.2	2000	500
185/10	18/3.60	1/3.60	18.00	0.1572	40880	584.0	2000	497
185/25	24/3.15	7/2.10	18.90	0.1542	59420	706.1	2000	525
185/35	26/2.98	7/2.32	18.88	0.1592	64320	732.6	2000	525
185/45	30/2.80	7/2.80	19.6	0.1264	80190	848.2	2000	522
210/10	18/3.80	1/3.80	19.00	0.1411	45140	650.7	2000	523
210/25	34/3.33	7/2.22	19.98	0.1380	65990	789.1	2000	560
210/35	26/3.22	7/2.50	20.38	0.1363	74250	853.9	2000	590
210/50	30/2.98	7/2.98	20.86	0.1381	90830	906.8	2000	600
240/30	24/3.60	7/2.40	21.60	0.1181	75620	922.2	2000	610
240/40	26/3.42	7/2.66	21.66	0.1209	83370	964.3	2000	610
240/50	30/3.20	7/3.20	22.40	0.1189	102100	1108	2000	640
300/15	40/3.00	7/1.67	23.01	0.09724	68060	939.8	2000	650
300/20	45/2.93	7/1.95	23.43	0.09520	75680	1002	2000	655
300/25	48/2.85	7/7.22	27.76	0.09433	83410	1058	2000	690
300/40	24/3.99	7/2.66	23.94	0.09614	92220	1133	2000	705
300/50	26/3.83	7/2.98	24.26	0.09636	103400	1210	2000	725
300/70	30/3.60	7/3.60	25.20	0.09463	128000	1402	1200	740
400/20	42/3.51	7/1.95	26.91	0.07104	88850	1286	1500	800
400/25	45/3.33	7/2.22	26.64	0.07370	95940	1295	1500	800
400/35	48/3.22	7/2.50	26.82	0.07389	103900	1349	1500	810
400/50	54/3.07	7/3.07	27.63	0.07232	123400	1511	1500	815
400/65	26/4.22	7/3.44	28.00	0.07326	135200	1611	1500	850
400/95	30/4.16	19/2.32	29.14	0.07087	171300	1860	1500	873

在施工現場一般就是導線截面積x4=電流估算值，這樣算出來的值肯定夠用，安全。導線截面積x2＝馬達功率估算值，例如2.5mm2的導線接小于等于5KW的電機肯定沒有問題，也能保證安全！
小電流*5 ，4個的24A，6個的32A
正規合格的產品銅芯的電線1平方毫米能承載6-8安培的電流，一般不要超過6安培就比較安全。
日常很多電源線是2.5mm2的線。說得就是線的垂直橫切面為2.5平方毫米。一般能承受15安培，乘以電壓220伏那就是能接3.3千瓦。

國標GB4706.1-1992/1998規定的電線負載電流值（部分）
銅芯線截面積      直徑          允許長期電流
2.5 mm2            1.78mm        16A~25A
4 mm2             2.2mm            25~32A
6 mm2               2.78mm          32~40A

由于電熱水器是短時間工作，所以一般以每1 mm2銅芯線可以允許通過8A~10A的電流計算。
在相同的截面積條件下，銅芯線的負載電流值與鋁芯線相比為1.3:1，即銅芯線電流負載量是鋁芯線的1.3倍，如下表：
鋁芯線截面積      直徑          允許長期電流
2.5 mm2            1.78mm        13A~20A
4 mm2             2.2mm            20~25A
6 mm2               2.78mm          25~32A

家庭電路設計，2000年前，電路設計一般是：進戶線4—6 mm2，照明1.5 mm2，插座2.5 mm2，空調4 mm2專線。2000年后，電路設計一般是：進戶線6—10 mm2，照明2.5 mm2，插座4 mm2，空調6 mm2專線。
注：北京很多住宅是：進戶線6—10 mm2，照明2.5 mm2，插座2.5 mm2，空調4 mm2專線

二．空氣開關
空氣開關，又稱自動開關，低壓斷路器。原理是：當工作電流超過額定電流、短路、失壓等情況下，自動切斷電路。
目前，家庭總開關常見的有閘刀開關配瓷插保險（已被淘汰）或空氣開關（帶漏電保護的小型斷路器）。目前家庭使用DZ系列的空氣開關，常見的有以下型號/規格： C16、 C25、C32、C40、C60、C80、C100、C120等規格，其中C表示脫扣電流，即起跳電流，例如C32表示起跳電流為32安，一般安裝6500W熱水器要用C32，安裝7500W、8500W熱水器要用C40的空開。

三．地線
接地設施分為兩種，一種是工作接地，就是將電器的帶電部分與大地連接起來的接地，比如三
相電變壓器低壓點中性線的接地；一種是保護接地，就是防止電器的絕緣層損壞而使外殼帶電或其它不帶電工作的金屬部件帶電傷人而作的接地，太爾快速電熱水器的所有產品都是保護接地。接地線必須打入大地深處1.2~1.5m左右才算合格接地

四．三相電知識
(1) 三相電負載的接法
分為三角形接法和Y形接法。
三角形接法的負載引線為三條火線和一條地線，三條火線之間的電壓為380V，任一火線對地線的電壓為220V；
Y形接法的負載引線為三條火線、一條零線和一條地線，三條火線之間的電壓為380V，任一火線對零線或對地線的電壓為220V。
三相電電器的總功率等于每相電壓乘以每相電流再乘于3，即總功率=電流×電壓（220V）×3（W=U×I×3）
(2)三相電電表三相電電表有機械表、普通電子表、磁卡電子表三種，一般規格為： 1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100) （電壓3×380/220V~）。
注：電表的負荷，可通過選配不同變比的電感線圈以達到使用要求。如：規格為3x1(2)A的電表配電感線圈使用，選電感線圈變比為1：50，則每相可承載的最大額定電流為100A。
