煤礦用耙斗裝巖機絞車

　　耙斗式裝巖機用在巖巷掘進中配以1.1m3礦車或箕斗進行裝載作業,適于凈高[P-15B(B)、P-30B大于2m,P-60B大于2.4m],凈斷面[P-15B(B)4.5m2、P-30B 6m3,P-60B 9m2以上]的巷道,具有裝巖效率高、結構簡單、可靠性好、應用范圍廣等特點,不但可以應用平巷,而且可以在30度以下的斜

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

煤礦用耙斗裝巖機絞車說明書

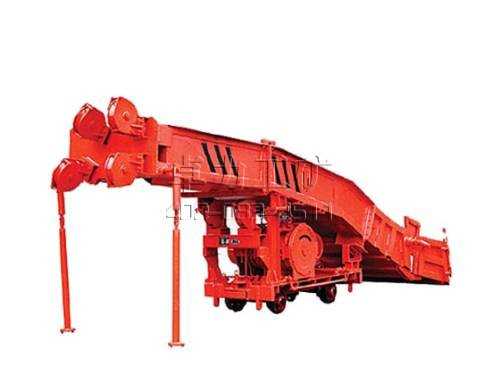

煤礦用耙斗裝巖機絞車

煤礦用耙斗裝巖機絞車|裝礦機

一、耙斗裝巖機概述耙斗式裝巖機用在巖巷掘進中配以1.1m3礦車或箕斗進行裝載作業,適于凈高[P-15B(B)、P-30B大于2m,P-60B大于2.4m],凈斷面[P-15B(B)4.5m2、P-30B 6m3,P-60B 9m2以上]的巷道,具有裝巖效率高、結構簡單、可靠性好、應用范圍廣等特點,不但可以應用平巷,而且可以在30度以下的斜巷使用,是提高掘進速度,實現掘進機械化的一種主要設備。
耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、繩尾使耙斗作往復運動把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。
該機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽(進料槽、中間槽、卸料槽)以及電氣部分等組成。
耙斗機一般用于煤礦裝載,耙渣使用。耙斗機,耙斗裝巖機目前普遍的被煤礦老板認定為理想的裝載設備,耙斗機穩定性強,毛病小,耙斗機操作簡單,易維修。耙斗機也是目前煤礦產品里面最流行的裝載機械。對耙斗機價格咨詢歡迎來電
耙斗裝巖機主要用于煤礦、冶金礦山、隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業。主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高、結構簡單、可靠性好、操作方便、適用范圍廣等特點，不僅可以用于平巷，而且可以在30°以下的斜巷使用,是提高掘進速度、實現巷道掘進機械化的一種主要機械設備。PD型耙斗裝巖機配有機械化調車盤，加快調車作業，能較好的滿足大斷面出矸量大的要求，當拆去調車盤后，亦可作P型耙斗裝巖機使用。耙斗機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。
我公司生產的耙斗裝巖機主要用于煤礦為1.7米乘以1.7米至3.5米乘以3.5米的隧洞使用。主要型號有:P15B;P30B;P60B;P90B.
煤礦裝卸設備推薦耙斗裝巖機,耙斗裝巖機是卓力工礦設備有限公司重點產品之一,也是最早的裝卸設備。耙斗裝巖機是目前礦業企業裝載設備最為流行,使用最廣泛的機械。
耙斗裝巖機,又名：扒渣機,扒礦機,耙渣機,裝礦機,主要用與礦山，隧洞的開采挖掘裝渣使用。

耙斗裝巖機使用演示效果圖：

耙斗裝巖機演示

1、耙斗式裝巖機用在巖巷掘井中配以1.1立方礦車或箕斗進行裝載作業，適于凈高（P-15B、P-60B大于2m，P-60B大于2.4m,）的巷道，具有裝巖效率高，結構簡單，可靠性好，應用范圍廣。
    2、耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗作往復運動把巖石扒進料槽，自料槽卸料口卸入礦車或箕斗而實現裝巖作業。
   3、耙斗裝巖機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽（井料槽、中間槽、卸料槽）以及電氯部分等組成。
按容積分為0.15立方耙斗裝巖機，0.3立方耙斗裝巖機，0.6立方耙斗裝巖機。底板為鑄鋼件，頂板為焊接件。可以根據用戶需要定做耙斗。
絞車類型：             三行星齒輪雙滾筒絞車
耙斗裝巖機詳細參數：

型號特性				P15		P30B		P60B		P90B
生產能力（m3/h）				14—25		35—50		70—100		95—140
耙斗容積（m3）				0.15		0.3		0.6		0.9
主繩牽引力（kN）				7.2—10.4		13.5—19.5		23.3—32.7		32—50
輪距				600		600		600		900
電動機	型號		YB11—4		YBB17—4		YBB30—4		YBB45—4A
	電壓（V）		380/660		380/660		380/660		380/660
	功率		11		17		30		45
氣缸推力（kN）						6.9		6.9		6.9
鋼絲繩直徑				12.5		12.5—15.5		15.5		17
機重				2.5		4.5		7.2		8.8
適用巷道		凈斷面積(m2)	>4.5		>6		>9		>16
		凈高	2.2		>2.2		>2.5		>2.8
外形尺寸（長寬×高） (mm)				4710×1150×1560		6360×1450×1720		7890×1850×2070		8400×2010×2531
主機內槽寬度				735		1025		1200

P60耙斗裝巖機

生產率         75-110立方米/小時
工作滾筒牽引力    20-28KN
空城滾筒牽引力    13.5-19.5KN
耙斗容積   0.6立方米
總重       7200kg
電機功率   30KW
電機轉速   1470r/min
軌距       600mm
外型尺寸   7825*1850*2350（mm）
P-60B耙裝機廣泛用于巷道掘進中配以礦車或箕進行裝載作業。P-60B耙斗機結構簡單，裝巖效率高、可靠性好、應用廣泛。不但可以用于平巷，而且可以在30度到以下斜巷使用，是實現巷道掘進機械化的主要設備。耙?guī)r機（耙斗裝巖機）P-60B耙裝機用于小煤礦和大礦采區巷道掘進時配合MGC1.1固定車箱式礦車或箕斗進行裝載巖石、半煤巖之用，P-60B耙斗機用在巖巷掘進中配以1.1米3礦車或箕斗進行裝載作業。

安裝說明1、固定楔 2、尾輪 3、鋼絲繩 4、耙斗 5、簸箕口 6、連接槽 7、中間槽8、卸載槽 9、礦車 10、軌道 11、導向輪 12、操縱機構 13、絞車 14、臺車 15、升降裝置

耙斗裝巖機具有效率高、結構緊湊、應用范圍廣等特點。用于巷道掘進中配合礦車進行裝巖。不僅可以在30℃以下上山、下山巷道裝巖，還可以進行掘進工序的平行作業，提高掘進速度，是實現巷道掘進機械化的主要機械設備之一。

耙斗裝巖機，耙斗裝巖機進料槽，耙斗裝巖機中間槽，耙斗裝巖機卸料槽，耙斗裝巖機主滾筒，耙斗裝巖機副滾筒，耙斗裝巖機減速箱，耙斗裝巖機電機，耙斗裝巖機絞車，耙斗裝巖機臺車，耙斗裝巖機中間接槽，耙斗裝巖機導向輪，耙斗裝巖機尾輪，耙斗裝巖機操縱機構等，鏟斗式裝巖機

卓力工礦是國內知名煤礦用耙斗裝巖機絞車生產廠家，有豐富的經驗為客戶提供高品質的煤礦用耙斗裝巖機絞車及完善的售后服務，如果您想了解最新煤礦用耙斗裝巖機絞車價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
