磁力泵(磁力驅動泵)

磁力泵(磁力驅動泵)|磁力泵價格|磁力驅動泵生產廠家

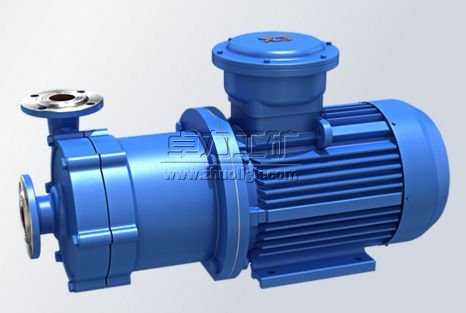

磁力驅動泵(簡稱磁力泵)是將永磁聯軸的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕等特點。
磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子 、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸 、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃 、易爆、有毒、有害介質通過泵密封泄漏的安全隱患。

應用范圍
可用于電腦水冷系統，太陽能噴泉，桌面噴泉，工藝品，咖啡機，飲水機，泡茶器，倒酒器，無土栽培，淋浴器，婦洗器，洗牙器，熱水器加壓，水暖床墊，熱水循環，游泳池水循環過濾，洗腳沖浪按摩盆，沖浪按摩浴缸，汽車冷卻循環系統，加油器，加濕器，空調機，洗衣機，醫療器械，冷卻系統，衛浴產品。

磁力泵原理
無刷直流磁力驅動泵的磁鐵與葉輪注塑成一體組成電機的轉子，轉子中間有直接注塑成型的軸套，通過高性能陶瓷軸固定在殼體中，電機的定子與電路板部分采用環氧樹脂膠灌封于泵體中，定子與轉子之間有一層薄壁隔離，無需配以傳統的機械軸封，因而是完全密封。電機的扭力是通過矽鋼片（定子）上的線圈通電后產生磁場帶動永磁磁鐵（轉子）工作運轉?！Υ朋w進行n (n為偶數) 級充磁使磁體部分相互組成完整耦合的磁力系統。當定子線圈產生的磁極與磁鐵的磁極處于異極相對，即兩個磁極間的位移角Φ=0，此時磁系統的磁能最低；當磁極轉動到同極相對，即兩個磁極間的位移角Φ=2π/n，此時磁系統的磁能最大。去掉外力后，由于磁系統的磁極相互排斥，磁力將使磁體恢復到磁能最低的狀態。于是磁體產生運動，帶動磁轉子旋轉。
無刷直流水泵通過電子換向，無需使用碳刷，磁體轉子和定子矽鋼片都有多級磁場，當磁體轉子相對定子旋轉一個角度后會自動改變磁極方向，使轉子始終保持同級排斥，從而使無刷直流磁力隔離泵有較高的轉速和效率。
磁力隔離泵的定子與轉子完全隔離，完全避免了傳統的電機式無刷直流水泵存在的液體泄漏問題。而且可以完全潛水使用并且完全防水，有效的提高了泵的使用壽命及性能。
組成分解
無刷直流水泵（磁力隔離泵）由泵體（隔離件），電機定子，軸，軸承和轉子水葉（磁體和葉輪）幾部分組成：
磁體（釹鐵硼永磁體）
由稀土永磁材料制成的永磁體工作溫度范圍廣(-45－400℃)，矯頑力高，磁場方向具有很好的各向異性，在同極相接近時也不會發生退磁現象，是一種很好的磁場源。
隔離件
在采用金屬隔離套時，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。渦流的表達式為：其中Pe－渦流；K—常數；n—泵的額定轉速；T－磁傳動力矩；F－隔套內的壓力；D－隔套內徑； 一材料的電阻率； —材料的抗拉強度。當泵設計好后，n、T是工況給定的，要降低渦流只能從F、D等方面考慮。選用高電阻率、高強度的非金屬材料制作隔離套，在降低渦流方面效果十分明顯。
軸
由于無刷直流磁力隔離泵是通過通電線圈帶動轉子旋轉來工作的，旋轉為了保持轉子轉動的平穩及噪音，采用高性能陶瓷軸與軸套配合，可以達到很高的精度，有效的減少了旋轉阻力及噪音。
滑動軸承
磁力泵滑動軸承的材料有工程塑料塑鋼（POM）或陶瓷。由于塑鋼（POM）及陶瓷具有很好的耐熱、耐腐蝕、耐摩擦性能，所以磁力泵的滑動軸承多采用工程陶瓷制作。由于工程陶瓷很脆且膨脹系數小，所以軸承間隙不得過小，以免發生抱軸事故。
由于磁力泵的滑動軸承以所輸送的介質進行潤滑，所以應根據不同的介質及使用工況，選用不同的材質制作軸承。

磁力泵特點
采用了電子組件換向，無需使用碳刷換向，采用高性能耐磨陶瓷軸及陶瓷軸套，軸套通過注塑與磁鐵連成整體也就避免了磨損，因此無刷直流磁力式水泵的壽命大大增強了。磁力隔離式水泵的定子部分和轉子部分完全隔離，定子和電路板部分采用環氧樹脂灌封，100%防水，轉子部分采用永磁磁鐵，水泵機身采用環保材料，噪音低，體積小，性能穩定?？梢酝ㄟ^定子的繞線調節各種所需的參數，可以寬電壓運行。
優點：壽命長，噪音低可達35dB以下，可用于熱水循環。電機的定子和電路板部分采用環氧樹脂灌封并與轉子完全隔離，可以水下安裝而且完全防水，水泵的軸心采用高性能陶瓷軸，精度高，抗震性好。
綜述特點
⒈壽命長達10年
⒉無需保養
⒊電機的定子和電路板部分采用環氧樹脂灌封并與轉子完全隔離，解決了電機式直流水泵長期潛水產生的漏水問題，可以水下安裝而且完全防水
⒋水泵的軸心采用高性能陶瓷軸，精度高，抗震性好
⒌體積小效率高
⒍噪聲低<35db低功耗
備注：
最大液體溫度60 到100度

優點
磁力泵是一種通過磁力傳動來實現無接觸力矩傳遞從而以靜密封取代動密封，使泵達到完全無泄漏。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。
與電機式直流無刷水泵相比，磁力泵具有以下優點：
⒈泵軸由動密封變成封閉式靜密封，徹底避免了介質泄漏。可以水陸兩用，并且完全防水。
⒉無需獨立潤滑和冷卻水，降低了能耗。
⒊功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響。
⒋過載時轉子會在陶瓷軸上打滑，對電機、泵有保護作用。

保護措施
當磁力傳動器的從動部件在過載情況下運行時，磁力傳動器的從動部件會在軸上打滑，有效的保護了電機。
⒉ 泵運轉時，必須用少量的液體對內磁轉子與隔離套之間的環隙區域和滑動軸承的摩擦副進行沖洗冷卻。冷卻液的流量通常為泵設計流量的2%-3%，內磁轉子與隔離套之間的環隙區域由于渦流而產生高熱量。當冷卻潤滑液不夠或沖洗孔不暢、堵塞時，將導致介質溫度高于永磁體的工作溫度，使內磁轉子逐步失去磁性，使磁力傳動器失效。當介質為水或水基液時，可使環隙區域的溫升維持在3-5℃；當介質為烴或油時，可使環隙區域的溫升維持在5-8℃。

卓力工礦是國內知名磁力泵(磁力驅動泵)生產廠家，有豐富的經驗為客戶提供高品質的磁力泵(磁力驅動泵)及完善的售后服務，如果您想了解最新磁力泵(磁力驅動泵)價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：磁力泵(磁力驅動泵)發貨時間？ 磁力泵(磁力驅動泵)售后保障？ 磁力泵(磁力驅動泵)訂貨需要提供什么信息？

產品標簽：磁力泵(磁力驅動泵)| 磁力泵價格|磁力驅動泵生產廠家
