FHQ系列防回火裝置(阻火器)

FHQ系列防回火裝置(阻火器)|礦用防回火裝置

FHQ型防回火裝置（阻火器）是安裝在瓦斯抽放泵吸氣側和排氣端的管道上的一種安全保障裝置，在瓦斯抽放系統發生意外爆炸事故時，起保護地面和井下抽放系統及設備和用戶安全的作用，是瓦斯抽放系統必備的安全設施。

FBQ系列水封式防爆器與FHQ系列防回火裝置是按煤礦安全規程要求而設計的安全保護裝置，是瓦斯抽放與利用系統必備的輔助設備，安裝在瓦斯抽放泵吸氣端和排氣端的管路上，保證地面和井下作業環境相互不受影響，確保礦井上下的安全作業。

技術特點

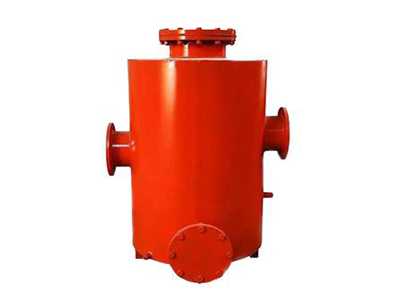

水封式防爆器結構簡單、安全可靠、經濟適用水封式防爆器主要由進排氣管、除渣口、安全卸壓口、水位計等組成；抽放系統在正常工作時，混合氣體通過水封式防爆器水封面抽出或排出，當發生爆炸時，利用水封面隔離爆炸波，并通過安全卸壓口釋放能量，從而保證設備和人身安全。

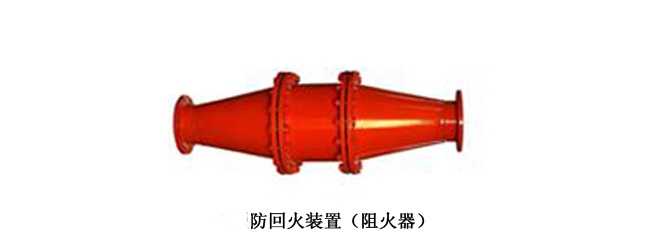

防回火裝置由進排氣口、異徑管、隔熱銅絲網等組成；防回火裝置主要利用銅網的散熱作用，進而阻止火焰的進一步傳播。

規格型號
防回火裝置共分為FHQ-0～12型共13種規格，對瓦斯抽放管路進出口管徑為：DN150–DN1000。適用抽放系統管徑：150、200、250、300、350、400、450、500、600、700、800、1000mm(可根據用戶要求設計制造其它抽放系統管徑)。

FHQ防回火裝置主要技術指標

型號	FHQ-1	FHQ-2	FHQ-3	FHQ-4	FHQ-5	FHQ-6	FHQ-7	FHQ-8	FHQ-9	FHQ-10	FHQ-11	FHQ-12
長度（mm）	1550	1650	1750	1780	1815	1860	1920	1890	2050	2150	2250	2350
連接管直徑（mm）	200	250	300	350	400	450	500	600	700	800	900	1000
銅絲網層數（層）	6	6	6	6	6	6	6	6	6	6	6	6
銅絲網管直徑（mm）	400	450	500	550	600	650	700	895	995	1195	1295	1395
質量（Kg）	310	330	380	450	510	620	860	1300	1650	1750	1850	1950

FHQ型防回火裝置（阻火器）工作原理是利用防回火裝置散熱和器壁效應的作用，使火焰在管道的傳播速度隨著管徑的減小而減小，最終達到一個使火焰不蔓延的臨界值管徑。火焰不蔓延的臨界直徑其決定因素主要取決于可燃氣體的最小點火能，見下表。同時， FHQ型防回火器利用銅網的散熱作用，在瓦斯管道發生爆炸或燃燒時，火焰沿著管道中蔓延，隔絕或阻礙火焰的進一步傳播。


氣體	臨界直徑（mm）	氣體	臨界直徑（mm）
甲烷	3.68	丙烷	2.66
氫	0.86	乙烯	1.9
煤氣	2.03	乙炔	0.78
