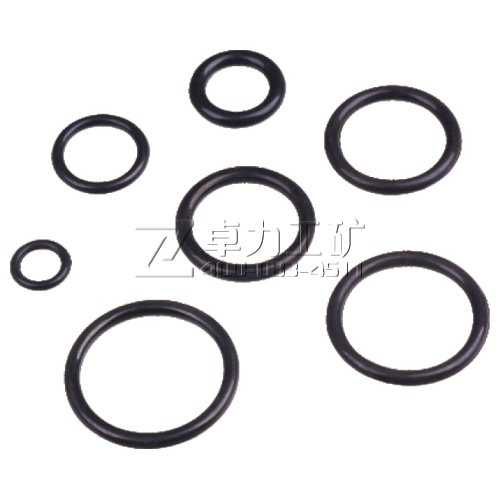

o型密封圈

　　卓力工礦是知名o型密封圈廠家，o型密封圈國家標準 GB 3452.1 o型密封圈規格齊全,O型圈截面直徑：1.8 2.65 3.55 5.30 7.00.

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

o型密封圈說明書

o型密封圈

o型密封圈|o型密封圈廠家

一、概述
o型密封圈國家標準 GB 3452.1 （國際標準ISO 3601/1） O型圈截面直徑：1.8 2.65 3.55 5.30 7.00
O形密封圈由于它制造費用低及使用方便，因而被廣泛應用在各種動、靜密封場合。
密封機理 O形密封圈是一種自動雙向作用密封元件。安裝時其徑向和軸向方面的預壓縮賦與O形密封圈自身的初始密封能力。它隨系統壓力的提高而增大。

二、o型密封圈規格型號：

序號	規格型號	備注	序號	規格型號	備注	序號	規格型號	備注
1	5×1.9		23	22×2.4		45	38×2.4
2	6×1.9		34	23×2.4		46	38×3.1
3	8×1.9		25	24×2.4		47	38×3.5
4	8.8×1.9		26	25×2.4		48	39×3.1
5	9×1.9		27	26×2.4		49	39×3.5
6	10×1.9		28	27×2.4		50	39×4.6
7	11×1.9		29	28×2.4		51	40×3.1
8	12×1.9		30	28×3.1		52	40×3.5
9	13×1.9		31	28×3.5		53	42×3.5
10	14×1.9		32	30×3.5		54	44×3.1
11	14×2.4		33	31×3.5		55	44×3.5
12	15×1.9		34	32×2.4		56	45×3.1
13	15×2.4		35	32×3.1		57	45×3.5
14	16×1.9		36	33×3.1		58	46×3.5
15	16×2.4		37	34×3.1		59	48×3.5
16	17×2.4		38	35×3.1		60	50×3.1
17	18×2.4		39	35×3.5		61	55×3.1
18	19×2.4		40	35×4.6		62	60×3.1
19	20×1.9		41	36×3.1		63	80×3.1
20	20×2.4		42	36×3.5		64	100×3.1
21	20×3.1		43	37×3.1		65	120×3.1
22	21×2.4		44	37×3.5		66	160×3.1

三、O形密封圈選擇應考慮的因素
1、工作介質和工作條件    在具體選取O形圈材料時，首先要考慮與工作介質的相容性。還須綜合考慮其密封處的壓力、溫度、連續工作時間、運行周期等工作條件。若用在旋轉場合，須考慮由于摩擦熱引起的溫升。不同的密封件材料，其物理性能和化學性能都不一樣，見《橡膠密封件原料特性表》。
2、密封形式    按負載類型可分為靜密封和動密封；按密封用途可分為孔用密封、軸用密封和旋轉軸密封；按其安裝形式又可分為徑向安裝和軸向安裝。徑向安裝時，對于軸用密封，應使O形圈內徑和被密封直徑d2間的偏差盡可能地小；對于孔用密封，應使其內徑等于或略小于溝槽的直徑d1。

三、影響密封性能的其它因素
1、O形圈的硬度     O形圈材料硬度是評定密封性能最重要的指標。O形圈的硬度決定了O形圈的壓縮量和溝槽最大允許擠出間隙。由于邵氏A70的丁腈密封都能滿足大部分的使用條件，故如對密封材料不作特殊說明，一般提供邵氏A70的丁腈橡膠。
2、擠出間隙    最大允許擠出間隙gmax和系統壓力，O形圈截面直徑以及材料硬度有關。通常，工作壓力越高，最大允許擠出間隙gmax取值越小。如果間隙g超過允許范圍，就會導致O形圈擠出甚至損壞。
3、壓縮永久變形    評定O形圈密封性能的另一指標即所選材料的壓縮永久變形。在壓力作用下，作為彈性元件的O形圈，產生彈性變形，隨著壓力增大，也會出現永久的塑性變形。壓縮永久變形d可由下式確定：   b0-b2 d=————-×100%   b0-b1 式中：b0-原始厚度（即截面直徑W）b1-壓縮狀態下的厚度    b2-釋放后的厚度     通常，為防止出現永久的塑性變形，O形圈允許的最大壓縮量在靜密封中約為30%，在動密封中約為20%。
5、拉伸與壓縮    將O形圈安裝在溝槽內時，要受到拉伸或壓縮。若拉伸和壓縮的數值過大，將導致O形圈截面過度增大或減小，因為拉伸1%相應地
使截面直徑W減小約0.5%。對于孔用密封，O形圈最好處于拉伸狀態，最大允許拉伸量為6%；對于軸用密封，O形圈最好延其周長方向受壓縮，最大允許周長壓縮量為3%。
6、O形圈用作旋轉軸密封    O形圈也可用作低速旋轉運動及運行周期較短的旋轉軸密封。當圓周速度低于0.5m/s時，O形圈選擇可按正常設計標準；當圓周速度大于0.5m/s時，須考慮拉長的橡膠圈受熱后會收縮這一現象，故選擇密封圈使其內徑比起被它密封的軸徑約大2%，上述現象就可以避免。密封圈在溝槽中安裝后，導致密封圈受到徑向壓縮，O形圈圈在溝漕中形成微量波紋狀，從而改善了潤滑條件。
7、安裝壓縮力    安裝時，壓縮力跟初始壓縮的程度和材料硬度有關，圖示為每厘米密封周長上的單位壓縮力和截面直徑間的關系，用以估算安裝O形圈時所需的總力大小。
