游標式鋼軌磨耗測量器

游標式鋼軌磨耗測量器|游標式鋼軌磨耗尺|鋼軌磨耗測量儀

鋼軌磨耗測量儀 游標式鋼軌磨耗測量器 鋼軌磨耗測量尺 鋼軌磨耗尺 轍叉心鋼軌磨耗檢測儀 便攜式鋼軌波形磨耗測量儀  數顯鋼軌磨耗測量尺

鋼軌磨耗測量尺簡稱“鋼軌磨耗尺”是一種測量鋼軌磨耗用的鋼軌磨耗測量尺，用于測量P43.P50.P60.P70型鋼軌垂直磨耗和側面磨耗量。采用機械游標讀數，合理的設計使它具有重量輕、操作方便、讀數直觀的特點。鋼軌磨耗測量儀有43公斤，50公斤，60公斤，75公斤四種。

鋼軌磨耗測量儀特別適用于按《鐵路線路維修規則》規定的測點直接測量各類鋼軌的垂直磨耗值和側面磨耗值。
卓力生產的新型鋼軌磨耗測量儀為本最新研發產品，解決了市面上一些不統一規格的鐵路量具的使用復雜和數據不準確等問題，此鋼軌磨耗測量儀設計初期，我公司科研人員與鐵路技術人員大量溝通與實踐，經過長時間研發。鋼軌磨耗測量儀具有自動定位功能，從而解決的鐵路員工使用測量時由于手法定位不準確而導致的數據讀取錯誤。
游標式鋼軌磨耗測量器是測量鋼軌斷面磨耗的標準測量器具.鋼軌磨耗測量儀根據鐵路線路維修規則設計，定位基準合理，獲國家專利并被鐵道部采用，指定為測量鋼軌斷面磨耗的統一定位標準，是鐵道線路檢修的必備測量工具。

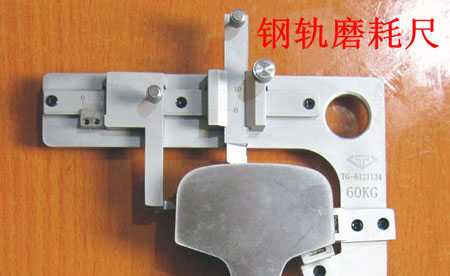

鋼軌磨耗測量尺結構組成
鋼軌磨耗測量儀由尺座和可升降的尺架組成，由尺架的升降及垂磨定位塊和側磨定位塊的移動來適應各種軌型。兩定位塊上分別裝有可直接讀數的垂磨測量尺和側磨測量尺。結構簡單，使用方便。
鋼軌磨耗測量尺具有尺架和一個 垂磨測量針和側磨測量針，其特征在于還含有Ｌ形的尺座 ，尺架的形狀也做Ｌ形，尺架和尺座的垂直肢采用移 動副聯接方式，尺架上裝有垂磨定位塊和側磨定位塊， 也采用移動副聯接方式，垂磨測量針和側磨測量針按移動 副聯接方式分別安裝在垂磨定位塊和側磨定位塊上。 　


鋼軌磨耗尺基本參數規格
     測量位置：垂直磨耗在鋼軌頂面寬1/3處。側面磨耗在鋼軌踏面下16mm。
     項 目 性能參數
     垂直磨耗 ＞15mm
     側面磨耗 ＞25mm
     讀數精度 0.1mm
     儀器精度 ±0.3 mm
     重復性誤差 0.1mm

鋼軌磨耗測量尺操作使用方法
1．校對零位
確定好測量鋼軌型號后，將鋼軌磨耗測量尺與對應型號標準鋼軌或鋼軌樣板各部分調整尺框（結構：3、4、5、.6）相接觸吻合后，
再將垂磨標尺、側磨標尺與各對應測量軌面相接觸，在擰住各部分緊固螺釘，再把游標“0”線對準（可擰開固定螺絲取下固定壓板調整）。
2.快速校對方式
先把垂磨標尺（結構：1）中心測量標尺對準0位后，擰住對應緊固螺釘將其固定，再
將校對量塊與鋼軌磨耗部分調整尺框相接觸吻合并固定，再與垂磨標尺中心測量標尺相貼合厚，然后可參考校對量塊各對應標尺調整垂磨標尺和測磨標尺所需角度尺寸（角度尺寸可參考標準鋼軌塊幾何尺寸數據）進行調整（具體操作可參考測量標尺角度校對調整圖）。
3．測量鋼軌磨耗量
，將磨耗尺定位在被測鋼軌的外側面，推動垂磨測尺和側磨測尺使其測頭分別與鋼軌上表面和內側面接觸，此時即可從讀數裝置中讀取鋼軌垂直磨耗和側面磨耗量。
鋼軌磨耗測量尺使用注意事項與保養
1．使用和搬運過程中應避免對各部位的劇烈碰撞，以免損壞。
2．移動尺框和測量標尺時，應松開緊固螺釘。
3.使用完畢后，必須擦凈上油，放回到尺盒內。
4.不要將量尺放在磁性物體上。發現量尺帶有磁性，應及時退磁后方可使用。

卓力工礦是國內知名游標式鋼軌磨耗測量器生產廠家，有豐富的經驗為客戶提供高品質的游標式鋼軌磨耗測量器及完善的售后服務，如果您想了解最新游標式鋼軌磨耗測量器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
