混凝土振動器·混凝土振動棒 混凝土振動棒規格型號  混凝土振動器電機  混凝土振動棒價格  咨詢熱線：132 8008 2001 曹經理 卓力竭誠為您服務!

混凝土振動器·混凝土振動棒適用于水利電力工地，高層建筑、礦山、井下及大型的混凝土預制件的振搗密實工作及排水，也可安裝在各種振動設備上作為震源使用，是礦山建井專用工具。

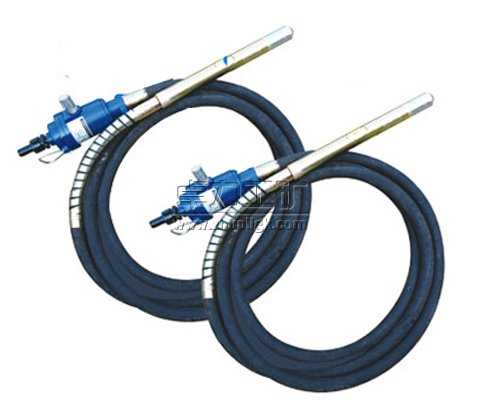

風動混凝土振動器廣泛適用于有壓縮空氣氣源的建筑工程的施工中，為各種干硬性和塑性混凝土搗實作業，在含有瓦斯與煤塵的煤礦井下及其礦井“套邊”水泥搗固工程尤為適用，使用安全可靠。如配以移動式空壓機，使用范圍更廣。

風動混凝土振動器產品特點
1、風動混凝土振動器廣泛適用于有壓縮空氣氣源的市政工程、建筑、隧道、涵洞等野外工程的施工中，各種干硬性混凝土制品及配筋塑性混凝土現澆構件振動搗固工程尤為適用，安全可靠。
2、風動混凝土振動器具有結構緊湊、體積小、重量輕、噪音低、振幅大、頻率高，并可進行調節（可根據現場使用要求，利用進風風壓調節粹）等優點。
3、軟軸傳動，結構合理，聯接安裝、操作、維修、使用方便，不受電源、潮濕等條件限制，尤為適合特殊工礦條件使用。
4、配套振動棒橡膠軟管為65Mn鋼絲管，棒頭材質為合金和40Cr，棒頭與軟管連接處帶合金護簧或加粗，比普通振動棒更加耐用。

風動混凝土振動器結構及工作原理
風動混凝土振動器分動力和振動兩部分。動力部分采用葉片式氣動馬達，振動棒軟軸頭浮動插入風動馬達軸頭上聯接套內，待振動棒上外套插入后將手柄緊定合為一體。
風動馬達部分：由轉子、氣缸、上、下端蓋、軸承等組成。振動棒分為，4m,6m。
1、本風動馬達采用予進氣側吹式，壓縮空氣由氣缸主風道進入氣缸，推動葉片，驅動轉子運轉作功。
2、氣缸主風道上有8只￠6的進風孔，排氣采用32個￠5的排氣孔相互交錯，從而使葉片磨損均勻。
3、為相對增加葉片寬度，延長使用壽命，轉子上四條徑向等分槽銑成R75的 圓弧槽，槽內配有葉片。
4、風動馬達上、下端蓋內分別安裝203、305單列向心球軸承各一只，以承受軸向扭力。下端蓋處有一只J型骨架密封圈，防止風動馬達內壓縮空氣下竄，從而有效地保證風動馬達傳動工作的可靠性和穩定性及使用壽命。

ZNF-50風動混凝土振動器主要技術參數：
振動器直徑：50 毫米
總長度：6000 毫米
動力：葉片式氣動馬達
額定轉速：3000 轉/分
使用氣壓：4～5 公斤/平方厘米
耗氣量：1.5 立方米/每分鐘
進風膠管內徑：25 毫米
振動頻率（空氣中）：3000 次/每分鐘
下部振幅（空氣中）.>10 毫米
總重量：27公斤

FRZ-70風動混凝土振動器技術參數
產品型號： FRZ-70-6 FRZ-70-8
振動頭直徑 mm：70
長度 M： 6 8
使用風壓： 0.3~0.4； 0.3~0.45
振動頻率： ≥250
振動力 Kg：100
總重量 Kg： 30 32

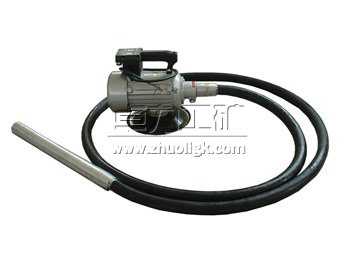

電動混凝土振動棒本產品由電機驅動，軟軸傳動，通過行星機構增速，獲得高頻振動，從而提高了生產效率。
電動混凝土振動棒的參數
        型號　               ZN25　 ZN35　 ZN50　 ZN70　
        電源 V／HZ 　 380／50　380／50　380／50　380／50　
　　功率kw               1.5　 1.5　 1.5　 2　
　　振動頻率HZ      230　 200　 183　 183　
　　振幅mm            0.5　 0.8　 1　 1.2　
　　轉速r/min 　  2850　 2850　 2850　 2850　
　　棒頭直徑mm 　 25　 36　 51　 68　
　　長度m 　              4　 4　 4　 4　
　　軟管外徑和內徑mm 24×13　 30×16 　 36×20 　 30×20　
　　軟軸直徑mm 　 8　 10　 13　 13　
　　總重kg 　 35　 37　 47　 53
