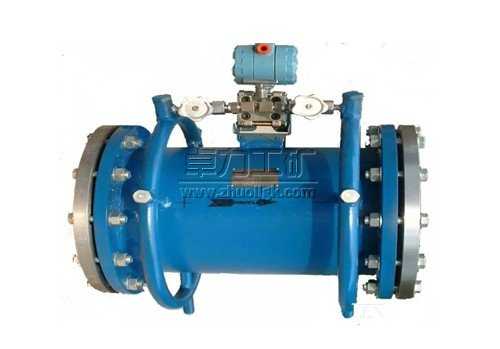

LGHX環形孔板流量計

LGHX環形孔板流量計|環形孔板流量計價格

環形孔板流量計適用于各種流體介質（氣體、蒸汽、液體）的測量，例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。

環形孔板流量計特點
1. 適合測量蒸汽、煤氣及冷卻水等臟污介質。
•環形孔板“周邊流通，中間阻擋”的特殊結構，使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走，從而提高了工作可靠性和測量精度。
2. 適合高溫、高壓流體的流量測量。
•環形孔板測量高溫流體時，測流板周邊呈自由狀態，溫度膨脹僅改變外形尺寸，不改變邊緣尖銳度和形狀，因此不改變流出系數，不影響測量精度；測量高壓流體時，因測流板在管道內部，與靜壓力的高低無關，可獲得良好的精度。
3. 比圓缺孔板、偏心孔板工作可靠，測量準確。
•使用環形孔板測量流體流量，不易堵塞取壓孔，因幾何形狀簡單，可以精密加工和裝配，容易提高測量精度。
4. 采用均壓環結構，減少測量誤差來源。
5. 采用帶遠傳膜盒的差壓變送器，可以測量渣油、重油等臟污介質的流量。

環形孔板流量計優點
環形孔板適用于各種流體（氣體、蒸汽、液體）介質，它除了具有標準孔板的結構簡單、牢固、安裝使用方便等特點以外，還具有以下優點：
　　1、更適合測量飽和蒸汽、過熱蒸汽以及煤氣、冷卻水等臟污流體。
　　2、更容易適應高溫、高壓流體的流量測量。
　　3、比圓缺孔板、偏心孔板工作更可靠，測量更精確。
　　4、以較低的成本制成耐腐蝕型，測量腐蝕性流體的流量。
　　5、由于本產品外部形狀簡單，容易制成夾套保濕型在夾套內通蒸汽，可以防止被測流體（如重油、渣油等）在測量管段內凝結或粘附；通以冷卻液，可防止易汽化的液體在流經測流板時形成汽液兩相流。
　　6、采用均壓環結構，減少了測量誤差來源引至差壓變送器的是在測流板上、下游處取壓管橫截面的靜壓平均值，減弱了上游局部阻力形成的速度分布畸變對精度的影響，實際精度更接近基本精度。
　　7、要求較低的前后直管段
　　8、采用一體型結構形式，減少管線敷設。
　　9、采用帶遠傳膜盒的差壓變送器，可以測量諸如煤粉、渣油等臟污液體的流量。
　　工作原理：環形孔板節流裝置和普通的標準孔板一樣，依據的基本原理是流體連續性方程和伯努利方程。把環形孔板安裝在圓管中，當液體流經節流裝置時，其上、下游側之間就會產生壓力差。
　　連接方式：法蘭連接和焊接連接。

環形孔板流量計工作原理
環形孔板流量計依據的基本原理同標準孔板一樣，適用于流體連續性方程和伯努力方程，所不同的是流體進入測量管段后，最小流通截面不一樣，標準孔板最小流通截面是圓形，環形孔板最小流通截面是環形，把環形流通面等效成圓形流通截面，等效孔徑為d，等效孔徑比β=d/D。

環形孔板流量計結構特點
環形孔板流量計的基本原理和標準孔板基本相同，但結構相差甚遠。環形孔板本身自帶一段測量管，在測量管中部固定一塊同軸的圓板，圓板由支撐架固定在管道上，環形孔板具有標準孔板結構簡單、牢固、安裝使用方便的特點，同時無需長的直管道，具有在惡劣的管道條件下工作的優點。

技術參數：
1、公稱直徑：50mm≤DN≤1800mm
2、雷諾數范圍：103≤ReD≤107
3、公稱壓力：PN≤32MPa
4、工作溫度：-196～530℃
5、精度：1級、1.5級

卓力工礦是國內知名LGHX環形孔板流量計生產廠家，有豐富的經驗為客戶提供高品質的LGHX環形孔板流量計及完善的售后服務，如果您想了解最新LGHX環形孔板流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：LGHX環形孔板流量計發貨時間？ LGHX環形孔板流量計售后保障？ LGHX環形孔板流量計訂貨需要提供什么信息？

產品標簽：LGHX環形孔板流量計| 環形孔板流量計價格
