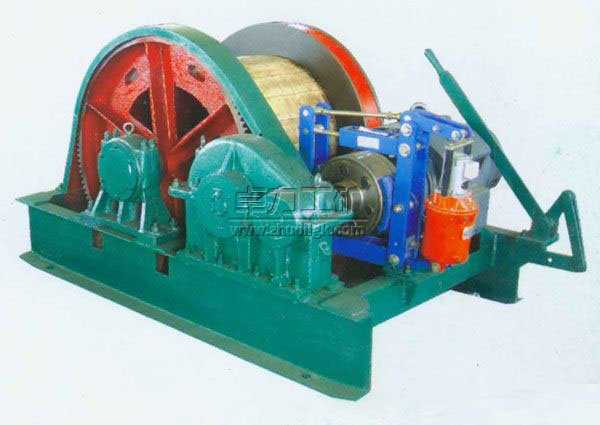

JT系列礦用提升絞車(帶式制動)

　　JT系列礦用提升絞車分為：JT型、JTB隔爆型依據Q/QN001-2012、AQ1034-2007《煤礦用帶式制動提升絞車安全檢驗規范》、JB/T4287-1999《帶式制動礦用提升絞車》、《煤礦安全規程》以及現行有關的礦山機械產品標準等制造生產。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

JT系列礦用提升絞車(帶式制動)說明書

JT系列礦用提升絞車(帶式制動)

JT系列礦用提升絞車(帶式制動)|

1．JT系列礦用提升絞車分為：JT型礦用提升絞車、JTB隔爆型提升絞車。JT-0.8×0.6礦用提升絞車 JTB-0.8×0.6W礦用提升絞車
【立井提升】：1.5t
【提升速度】：≤1.48m/s
【最大容繩】：≤480m
【應用領域】：JT礦用提升絞車主要用于煤礦、金屬礦、非金屬礦等移動式或輔助性的專為升降物料（包括矸石山和向天橋上提升等），本產品嚴禁用于人員的運輸！嚴禁超速運行！嚴禁超載運行！嚴禁停電溜放！嚴禁雙手剎同時制動！

JT系列礦用提升絞車，依據Q/QN001-2012、AQ1034-2007《煤礦用帶式制動提升絞車安全檢驗規范》、JB/T4287-1999《帶式制動礦用提升絞車》、《煤礦安全規程》以及現行有關的礦山機械產品標準等制造生產。

2．運輸安裝方便，結構簡單，工作可靠，易于操作維修。
3．JT型絞車裝配繞線式電動機為非防爆型絞車，嚴禁在井下或有易爆氣體、煤塵的環境下使用。
JTB型絞車裝配隔爆型電動機，允許在有煤塵或爆炸性氣體的煤礦井下的移動式或輔助性的專為升降物料使用。
4．本系列絞車采用液壓推桿制動器和工作帶閘兩套并用制動裝置，保證絞車制動安全可靠，并配有深度指示器過卷保護裝置供操作人員及時了解提升裝置所處的位置使絞車運行更加安全可靠。
JT系列帶式制動礦用提升絞車

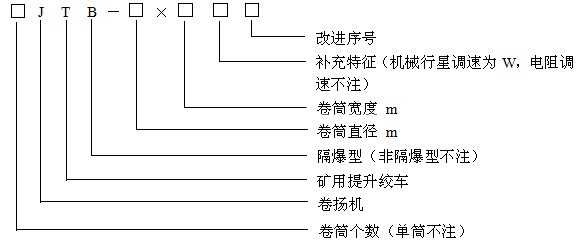

5．型號表示方法

6.技術參數表

型號	卷筒			載荷	鋼絲繩
型號	個數	直徑 mm	寬度 mm	最大靜張力KN	最大直徑mm	最小破斷拉力總和KN	平均速度m/s	容繩量m	最大纏繞層數
JT-0.8×0.6	1	800	600	15	16	97.5	1.00～1.48	≤480	5
JTB-0.8×0.6W	1	800	600	15	16	97.5	1.00～1.48	≤480	5
注：參數若有變化，以訂貨合同約定為準

7.JT系列絞車的結構形式為卷筒纏繞式，由機座、電動機、行星啟動變速器、傳動箱、卷筒裝置、手動帶式制動裝置、電液壓推桿制動器安全制動裝置、深度指示器和電控系統等組成。
機座是由槽鋼和鋼板焊接而成，除電器設備外，其它零件均安裝在它的加工面上。
行星啟動變速器內部有三個行星齒輪和一個帶制動鼓的大內齒輪，電機軸上的一個小齒輪在三個小行星輪之間，三個小行星輪的構架與傳動箱輸入軸用花鍵聯接。大內齒輪也可以自由轉動。該機構具有重量輕、體積小、速比大、效率高等優點，同時還具有調速功能。
傳動箱內有兩個模數相同的正反旋齒輪組成。箱體用HT200鑄鐵制作。箱體上部開有視孔，可觀察齒輪嚙合情況，并可從此孔加入潤滑油，平時用蓋板蓋上，蓋板上裝有通氣槽。
卷筒裝置是由主軸、軸承、軸承架、大齒輪和制動支輪支撐、卷筒殼和木襯等組裝而成。主軸由45#鋼制作，卷筒殼用8mm鋼板卷成，用螺栓與兩支輪固定后，其接口斷續焊接而成在卷筒表面，用螺栓固定一層柳木木襯。鋼絲繩頭用壓板固定在齒輪的副板外側面上。
手動帶式制動裝置由手把操縱剎車杠桿通過連桿、拐臂、叉形連桿和調節螺母，帶動用螺栓固定在制動鋼帶上的剎車帶緊抱制動支輪的外圓面，使卷筒制動。
電液安全制動裝置由電力液壓推動器和制動架兩部分組成。當電動機通電時帶動葉輪轉動，在活塞內產生壓力，在此壓力影響下，將油壓從活塞上部吸到活塞底部，迫使活塞及固定在活塞上的推桿及上橫梁一同上升，從而壓縮彈簧，使制動松閘。
深度指示器由主軸和絲桿上裝的一對傳動比鏈輪條連接。絲桿轉動帶動指針上的螺母水平移動，從而指示出提升的重物在井筒中的位置。
電控系統配備電控箱、電阻器、主令開關各一套。防爆電器包括：防爆電機、防爆電力液壓推動器。
