JTP系列礦用提升絞車(盤形制動器)

JTP系列礦用提升絞車(盤形制動器)|JTP提升絞車|JTPB隔爆型提升絞車|JTP變頻調速提升絞車

1. JTP系列礦用提升絞車分為：JTP單卷筒、2JTP雙卷筒、JTPB隔爆型、變頻調速提升絞車(P)
山東卓力JTP系列礦用提升絞車型號齊全：
JTP-1.6×1.2，JTP-1.6×1.5，2JTP-1.6×0.8，2JTP-1.6×0.9，2JTP-1.6×1.2
JTP-1.2×1.0，JTP-1.2×1.2，2JTP-1.2×0.8，2JTP-1.2×1.0
JTPB-1.2×1.0P，JTPB-1.2×1.2P，JTPB-1.6×1.2P，JTPB-1.6×1.5
JTP提升絞車主要用于豎井和斜井提升煤炭、礦石、矸石以及升降人員、材料、工具和設備等。
本系列礦用提升絞車，依據Q/QN004-2012、AQ1032-2007《煤礦用JTP型提升絞車安全檢驗規范》、JB/T7888-2010《JTP型礦用提升絞車》、《煤礦安全規程》以及現行有關的礦山機械產品標準等制造生產。
2. JTP系列礦用提升絞車具有技術先進，設計緊湊，外形美觀，結構簡單，操作、維修、安裝方便，啟動平穩等優點。
3. (1)JTP型絞車裝配繞線式電動機為非防爆型絞車，嚴禁在井下或有易爆氣體、煤塵的環境下使用。
    (2)JTPB型絞車裝配隔爆型電動機，允許在有煤塵或爆炸性氣體的煤礦井下的移動式或輔助性的專為升降物料使用。
4. 本系列配有深度指示器，并有過卷保限位護。

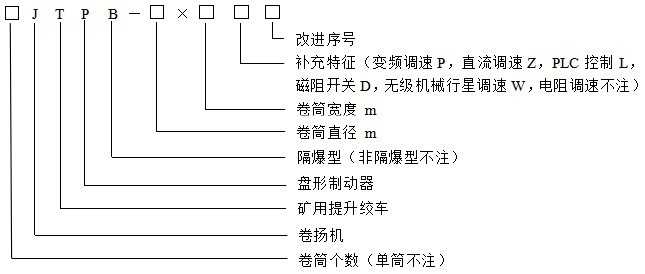

5. 型號表示方法：

6.JTP系列礦用提升絞車技術參數表

型號	卷筒			鋼絲繩最大靜張力				鋼絲繩最大靜張力差			鋼絲繩最大直徑	最小鋼絲繩破斷拉力	提升高度或 運輸長度			最大提升速度
	個數	直徑	寬度	載人		載物		載人	載物				一層纏繞	二層纏繞	三層纏繞
													不大于
		mm		KN							mm	KN	m			m/s
JTP-1.2×1.0P	1	1200	1000	15	21		15			21	14	137	218	439	680	2.0
JTP-1.6×1.2P	1	1600	1200	31	42		31			42	20	279	251	505	786	4.0
JTP-1.6×1.5P	1	1600	1500	31	42		31			42	20	279	290	610	970	4.0
2JTP-1.2×0.8P	2	1200	800	15	21		15			20	14	137	171	344	536	2.5
2JTP-1.6×0.9p	2	1600	900	31	42		30				20	279	182	367	576	4.0
2JTP-1.6×1.2P	2	1600	1200	31	42		30				20	279	220	475	756	4.0
JTPB-1.2×1.0P	1	1200	1000	30							20	270	154	311	488	2.0
JTPB-1.2×1.2P	1	1200	1200	30							20	270	240	500	800	2.0
JTPB-1.6×1.2P	1	1600	1200	45							26	405	192	388	610	4.0
JTPB-1.6×1.5P	1	1600	1500	45							26	405	290	615	970	4.0
注： 1、表格中含“P”的表示配備變頻電控； 2、升降人員或升降人員與物料的，卷筒鋼絲繩纏繞規定：立井一層，斜井兩層； 3、參數供參考，若有變化，以訂貨合同約定為準

JTP系列礦用提升絞車結構
JTP系列礦用提升絞車整機結構采用：滾筒、減速器、電動機成一字型排列。主要部件由：主軸裝置、減速器、液壓盤式制動器、液壓站、深度指示裝置、測速發電裝置、機械離心限速裝置、操縱臺及電控設備組成。
 本系列絞車由電機的驅動，帶動減速機器則使?jié)L筒產生扭矩，纏繞其上的鋼絲繩有了一定的線速度，從而獲得了相應的位移，達到我們所需要的升降目的。
  主軸裝置：JTP型絞車卷筒為整體式，便于用戶現場安裝，卷筒殼、制動盤為16Mn板，輪轂為45#鑄鋼，強度好堅固耐用又安全，其制動盤在出廠已經加工、調試，但在安裝時必須對制動盤的端面跳動進行檢查。
  減速器：為兩級減速，高速軸上加工了兩個相同齒輪，用戶在一個齒輪磨損嚴重后，可調換過來，用另一個齒輪解除用戶購軸之憂。
  液壓系統：為盤形制動器提供流量穩定、壓力可線性調節的壓力油，以使絞車獲得不同的制動力矩，適用于JTPB系列的液壓站使用了當今國內最先進的25MPa高壓系列液壓元件和液壓輔件，同時還將先進的比例控制技術用于液壓站的調壓，再加上新穎、合理的結構設計，使液壓站具有了良好的使用性能，高效的運行可靠性和方便的維護保養性。
  盤形制動器：克服了杠桿式制動器的一些缺點，結構緊湊、安全性好、動作靈敏，便于礦用提升自動化。PZ12型適用于JTP、2JTP型絞車。
  深度指示器：本系列采用的牌坊式深度指示器，司機可以直觀的了解容器的位置，除此之外，其上還裝有上下過卷開關，防止容器上、下過卷。同時還裝有警鈴，當容器接近停車位置時發出減速信號。
  安全保護裝置：為確保礦井作業人員的安全，提升機特裝設下列保險裝置，防止過卷裝置，防止過速裝置，過負荷和欠電壓保護裝置，限速裝置，深度指示器失效保護裝置，閘間隙保護裝置，松繩保護裝置，滿倉保護裝置，減速功能保護裝置，蝶形彈簧疲勞示警等。以上保護實行雙線制。

JTP系列礦用提升絞車解析
JTP系列礦用提升絞車有交流拖動和直流拖動兩種；交流拖動下的調速方式又分為：交流繞線電機轉子串接電阻調速和變頻調速。電氣設備控制方式有：繼電器控制和PLC 控制，電壓范圍：380V—10KV。在PLC控制方式下，可根據用戶要求配置故障診斷顯示器，彩屏觸摸屏和預留網絡接口，并實現設備的遠距離網絡控制。
