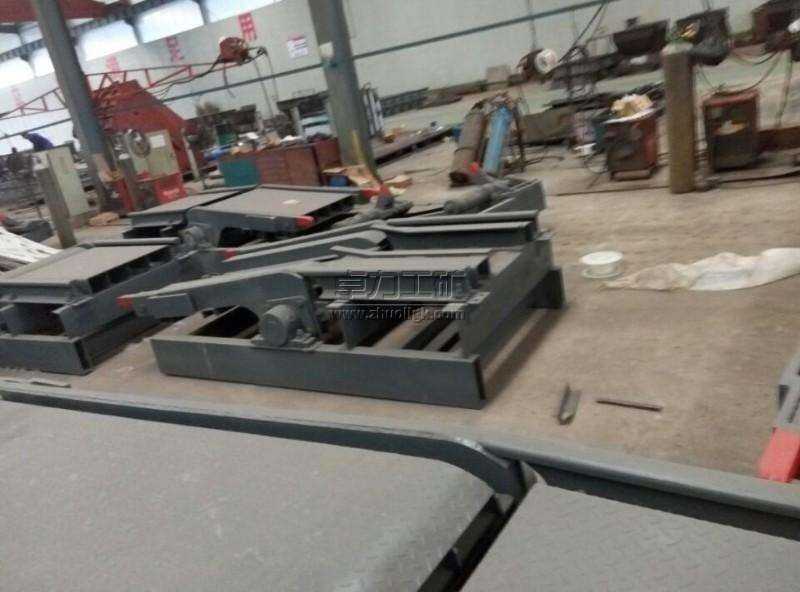

搖臺產品介紹
搖臺為一段可擺動軌道,一端繞固定軸擺動,另一端當罐籠停好后搖尖搭接在罐籠邊緣的導軌襯上,邊接了罐內與車場中的軌道,便于礦車進出罐籠.當搖臺抬起時,搖臺上最突出部的外形與罐籠間留有足夠的安全間隙.搖尖的前端,工作時與罐內導軌襯搭接,搖尖鉸接在搖臂上,可以自由轉動一定的角度,搖尖的尾部設有配重,使其前部經常處于抬起狀態.當由于事故搖臺放下后,罐籠通過時,搖尖頭部被撞向下旋轉,而允許罐籠安全通過.搖尖和導軌襯的結構保證了搖臺與罐籠搭接時,側向能可靠定位,從而罐籠內外軌道不會錯位,避免發生礦車掉道事故.。
搖臺的操縱機構是脫開的形式,其間沒有固定的連接.當液壓缸活塞桿伸出時,推動滑車使曲柄向上擺動,并保證搖臂能穩定的處于抬起狀態,當液壓缸活塞桿縮回時,搖臂自行落下,前端搖尖搭接在罐籠邊緣的導軌襯上.為了防止搖臂下落撞擊太大猛或緊急情況下手動操縱,可以調整配重塊的位置和數量.這種結構主要特點是搖臺搭接在罐籠邊緣上后,罐籠因載荷的變化鋼絲繩產生彈性變形而升降時,搖臂可以隨著罐籠無阻礙的擺動.當出現意外搖臂落下時,罐籠上下兩個方向都可以通過,而不會造成重大的破壞.
CCTC型板鏈推車機成套操車設備主要用于各種罐籠提升的礦井井上并下車場裝卸礦車并能單個或成組調運車輛,推爪推礦車碰頭,拉爪拉擴車車軸.板鏈推車機成套操車設備為組合型系列化產品,其形式、尺寸和主要技術性能參數具有較高的標準化、通用化水平. 　板鏈推車機成套操車設備在罐籠井車場裝卸礦車使用,能夠實現礦車裝罐、卸罐、定位、調運等功能,可以取消列車推車機、進罐阻拉器兩臺設備,實現一機多用. 　板鏈推車機成套操車設備包括:板鏈推車機、搖臺、阻車器、安全門、板鏈推車機成套操車設備集中液壓系統、板鏈推車機成套操車設備電控信號裝置等部分組成. 板鏈推車機 　
板鏈推車機是由一列軌道上運行的板鏈小車組成,板鏈小車底部在全長內設置等距的銷軸,板鏈上安裝有操車使用的推爪和拉爪,推爪推礦車碰頭,拉爪作用于礦車車軸或擋板. 推車器推爪的尾端與板鏈小車鉸接,推爪抬起推礦車碰頭使礦車前進;拉車器拉爪的尾端與板鏈小車鉸接,拉爪的中部安裝一個滾輪,當該滾輪經過軌道上固定的啟爪曲軌時,拉爪自動抬起,其頭斷拉礦車車軸前進. 　操車裝置的推爪或拉爪在礦車沿進車方向經過時碰倒,板鏈小車往返運行能在礦車下面通過.

搖臺技術參數
型號規格 軌距( mm) 搖臂長度(mm) 進出車側轉軸中心軌面標高差(mm) 調節高度(mm) 配用液壓缸
YC6/0.8 600 800 800 75 150 G1￠50,S=300
YC6/0.8 900 800 800 G1￠50,S=300
YC6/1.0 600 1000 1000 100 200 G1￠50,S=300
YC6/1.0 900 1000 1000 G1￠50,S=300
YC6/1.5 900 1500 1500 150 300 G1￠50,S=300
YC6/1.5 900 1500 1500 G1￠50,S=300
YC6/2.3 600 2000 2000 200 400 G1￠50,S=300
YC6/2.3 900 2000 2000 G1￠50,S=300
YC6/2.8 600 2300 2300 250 500 G1￠50,S=300
YC6/2.8 900 2300 2300 G1￠50,S=300
YC6/3.0 600 2400 2400 300 600 G1￠50,S=300
YC6/2.8 900 2400 2400 G1￠50,S=300
