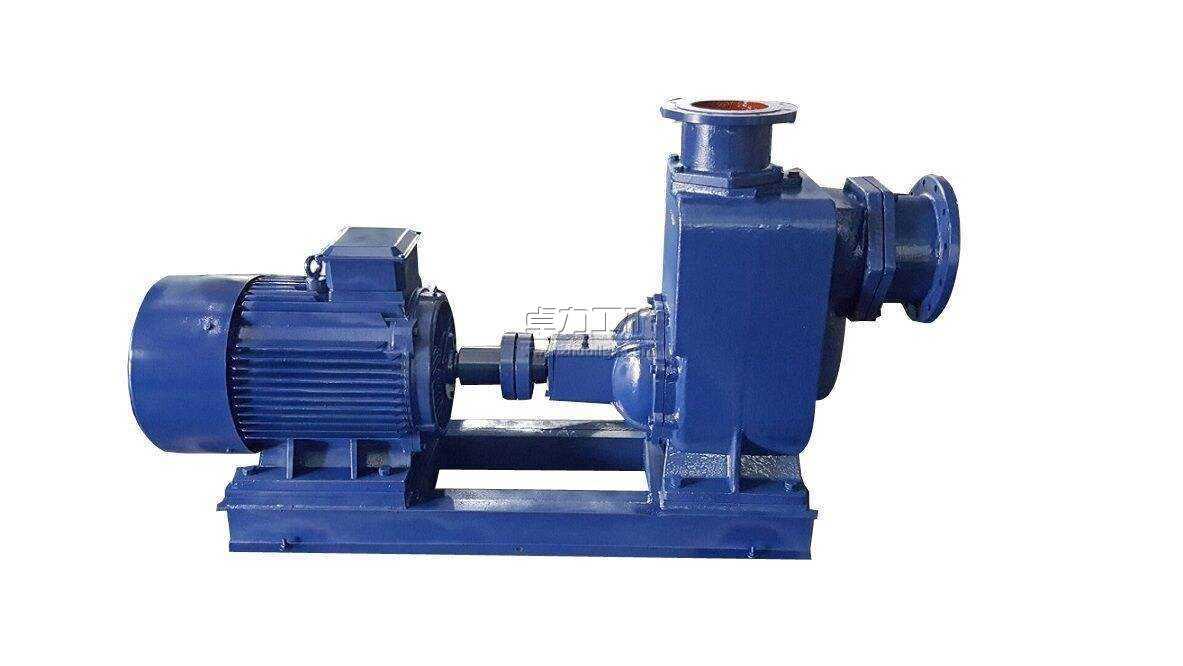

ZWB防爆式自吸排污泵

ZWB防爆式自吸排污泵|ZWB自吸式無堵塞排污泵

【防爆式自吸排污泵ZWB型自吸泵廠家】主要用途：
ZW型自吸排污泵(自吸污水泵)適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
結構原理
ZW自吸排污泵(自吸污水泵)主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。


型號意義：


【防爆式自吸排污泵ZWB型自吸泵廠家】結構圖：

	1	進口接管	9	葉輪
	2	進口法蘭	10	機械密封
	3	進口閥座	11	擋水圈
	4	加水閥門	12	承座
	5	出口接管	13	泵軸
	6	泵體	14	軸承蓋
	7	氣液分離管	15	底蓋板
	8	后蓋	16	螺栓

 【防爆式自吸排污泵ZWB型自吸泵廠家】使用條件：
1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃
2、介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。
3、介質重度不超過1240千克/m3.
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。
5、通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍.
【防爆式自吸排污泵ZWB型自吸泵廠家】產品特點：
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
7、該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；

防爆自吸排污泵ZWB型自吸泵廠家性能參數：

型號	流量	揚程	電機功率	轉速	效率	(NPSH)必需蝕余量
	(m3/h)	(M)	(kw)	(r/min)	(%)	(M)
ZW25-8-15	8	15	2.2	2900	45	2
ZW32-10-20	10	20	2.2	2900	45	2.5
ZW40-20-15	20	15	2.2	2900	45	2.5
ZW40-15-30	15	30	3	2900	48	2.5
ZW50-10-20	10	20	2.2	2900	45	2.5
ZW50-20-15	20	15	2.2	2900	45	2.5
ZW50-18-22	18	22	3	2900	48	2.5
ZW50-15-30	15	30	3	2900	48	2.5
ZW65-30-18	30	18	4	2900	45	2.5
ZW65-20-30	20	30	5.5	2900	45	2.5
ZW65-25-40	25	40	7.5	2900	50	3
ZW80-40-16	40	16	4	1450	50	3
ZW80-65-25	65	25	7.5	2900	50	3
ZW80-80-35	80	35	15	2900	45	3
ZW80-50-60	50	60	22	2900	55	3
ZW80-80-45	80	45	22	2900	55	3
ZW100-80-20	80	20	7.5	1450	53	4
ZW100-100-15	100	15	7.5	1450	50	4
ZW100-100-20	100	20	11	1450	53	4
ZW100-100-30	100	30	22	2900	53	4
ZW100-80-45	80	45	30	2900	55	4
ZW100-80-60	80	60	37	290	53	4
ZW100-80-80	80	80	45	2900	50	4
ZW125-120-20	120	20	15	1450	55	4.5
ZW150-200-15	200	15	15	1450	60	5
ZW150-200-20	200	20	22	1450	60	5
ZW150-200-28	200	28	30	1450	65	5
ZW150-400-25	400	25	55	1450	45	5
ZW150-180-40	180	40	55	1450	65	5
型號	流量	揚程	電機功率	轉速	效率	(NPSH)必需蝕余量
	(m3/h)	(M)	(kw)	(r/min)	(%)	(M)
ZW200-280-12	280	12	22	1450	62	5
ZW200-300-18	300	18	37	1450	59	5
ZW200-300-25	300	25	45	1450	55	5
ZW200-280-28	280	28	55	1450	61	5
ZW250-400-22	400	22	55	1450	65	5
ZW300-800-14	800	14	55	1450	61	5

【防爆式自吸排污泵ZWB型自吸泵廠家)】故障原因及排除方法：

故障	原因	排除方法
自吸泵不出水	1、泵體內未加儲液或儲液不足   2、吸入管路漏氣   3、電壓過低   4、吸程太高或及吸入管路太長   5、機械密封泄漏過大	1、加足    2、消除管路漏氣現象    3、調整電壓    4、降低吸程或縮短管路    5、修理或更換
自吸泵出水不足	1、因使用不當，葉輪流道或吸入管路被堵塞   2、葉輪磨損嚴重   3、功率不足轉速太低	1、消除堵塞物    2、更換葉輪    3、調整至額定轉速
自吸泵噪音、振動過大	1、底腳不穩   2、軸承磨損嚴重    3、泵與電機主軸不同軸	1、加固    2、更換軸承    3、調整同軸度
軸承溫度過高	1、潤滑指變質或干燥   2、軸承損壞	1、更換潤滑脂    2、更換
自吸泵泄漏	1、聯接螺栓松動   2、密封件磨損	1、固緊    2、更換

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，ZW型自吸排污泵(自吸污水泵)性能參數、ZW型自吸排污泵(自吸污水泵)使用場合、ZW型自吸排污泵(自吸污水泵)材質要求、ZW型自吸排污泵(自吸污水泵)結構、ZW型自吸排污泵(自吸污水泵)安裝尺寸以及ZW型自吸排污泵(自吸污水泵)的價格等詳情，我們一定會盡心盡力為您提供優質的服務。

【防爆式自吸排污泵ZWB型自吸泵廠家}性能曲線圖：

【防爆式自吸排污泵ZWB型自吸泵廠家)】機組結構：

	泵機組的結構，外形安裝尺寸圖 1、安裝前檢查基礎是否水平？ 2、泵本身不允許作為管路支承？ 3、檢查各部件在運輸有否損壞？ 4、泵與管路應保持良好的密封
	1、泵 2、聯軸器 3、電   機 4、底   座

【防爆式自吸排污泵ZWB型自吸泵廠家)】啟動前的準備與運行：
  ◆檢查自吸泵底座、聯軸器、軸承等連接部位的緊固件有否松動？如有松動應固緊。
  ◆用手轉動聯軸器是否有卡帶或異聲等現象？
  ◆打開自吸泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。
  ◆接上電源試轉一下，從電機端看，為順時針轉向。(嚴禁反轉)
訂貨請盡量提供：1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.電壓（V）8.材質是否帶附件
